在熱插拔時，測試Pin-bounce的三個原因

      Pin bounce也有人稱為contact bounce，接觸彈跳。這是在插入或是移除連接器時常見的一種現象。理想情況下，連接器應該從「未連接」平順地轉換為「已連接」，但實際上常會出現短暫的「彈跳」狀態，如果系統沒有未這種情況做好準備，就可以能造成不少的問題。

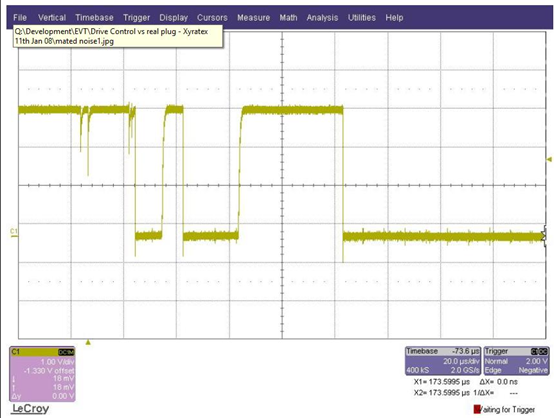

      以下是一個2.5吋碟機插槽透過示波器所量測到的波型，顯示出「彈跳」的情況。這個案例其實是移除碟機時的波型，因為在插入或移除時都可能發生彈跳。在這個例子中，本來應該只有一次的狀態轉換，但實際上卻出現5次的轉換，整個彈跳持續時間約10到40微秒(us)。


      當連接器在插入或移除的過程中「移動」時，都可能發生Pin-bounce。由於金屬接點彼此滑動接觸，摩擦力與連接器本身的機械間隙，可能讓接點短暫地彈開再接觸，導致針腳之間產生間歇性的連線。如果整個插入的過程大約50毫秒(這是常見的時間)，那麼彈跳可能會在這段時間內的任何時刻發生，這會大幅增加熱插拔(Hot-swap)時各種可能的連接情境，而每一種情境都可以對系統造成不同影響。不同種類的連接器，其彈跳行為也會不同，即使是同一個連接器內的不同針腳，也可能因為物理特性不同而表現不同。甚至每一次插拔的結果也可能不同。例如插入速度或角度的差異，都會影響彈跳的狀況。

      為什麼要花時間測試Pin-bounce?

接點彈跳會讓Hot Swap系統的行為變得更複雜，也大幅增加可能出錯的場景，因此必須進行測試與驗證。

  🔹Power Rail bounce，如果電源接點針腳發生彈跳，裝置上的PMIC或是Hot swap控制器可能會被混淆。當電源狀態在極短時間內快速變化時，控制電路可能承受超出預期的負載(增加提早失效的風險)，或甚至無法正確啟動裝置。
  🔹Sideband訊號彈跳，如果Sideband訊號發生彈跳，例如Dualport_EN這類訊號通常會在系統上電過程的特定時間被讀取，如果這個訊號在插入過程中出現彈跳，系統可能會讀到錯誤的狀態，導致系統配置錯誤。
  🔹整體插入順序(Sequencing)，許多連接器會利用不同長度的金手指接點來設計預期的插入順序，例如較長的腳位應該會先接觸。但Pin bounce可能會打亂這個順序，使得原本應該先觸的腳位看起來反而較晚連接，進而破壞設計時對事件順序的假設。


      以上任何一種情況都可能導致系統故障。對於依賴熱插拔功能的產品(例如USB、線材、新一代CXL裝置、應用在數據中心的SSD)而言，完整測試這些情境非常重要。如果在產品開發初期沒有進行這些測試，產品上市後可能出現的故障，不僅增加技術支援成本，也可能損害品牌商譽。
如果您正在開發中的產品，也會應用在熱插拔的場景，那你一定要看看我們的熱插拔白皮書:


 熱插拔白皮書


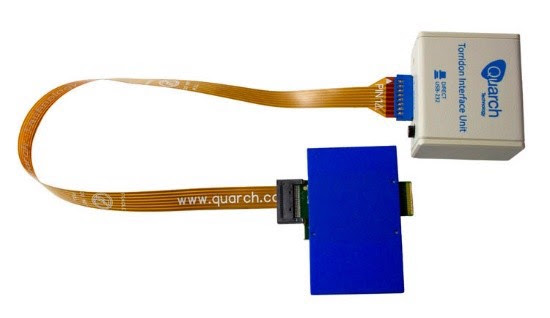

       如果你更進一步想同時建立自動化測試，可以考慮搭配Quarch Compliance Suite(QCS)，這個套件包含一系列針對熱插拔與Pin bounce的測試項目，來協助工程師捕捉並發現更多常見的系統問題，立即與我們聯繫!! 協助您全面提升產品可靠度與系統穩定性。
