辦公桌就是專屬晶片驗證中心！幾秒鐘搞定複雜Shmoo測試
在半導體產業，Shmoo已成為評估待測元件(DUT)健康狀況、追蹤製程偏差、分析製造良率以及進行客戶特定特性分析和速度分級的必備工具。傳統上，為了獲得shmoo，工程師必須使用大型自動測試設備(ATE)，而這些設備主要用於生產測試，而非工程或特性分析，這導致了設備可用性和成本方面的許多挑戰。而Introspect的M Series如何讓shmoo的取得變得前所未有的輕鬆呢?首先，讓我們來說明一下shmoo的概念及其用途。
什麼是Shmoo?

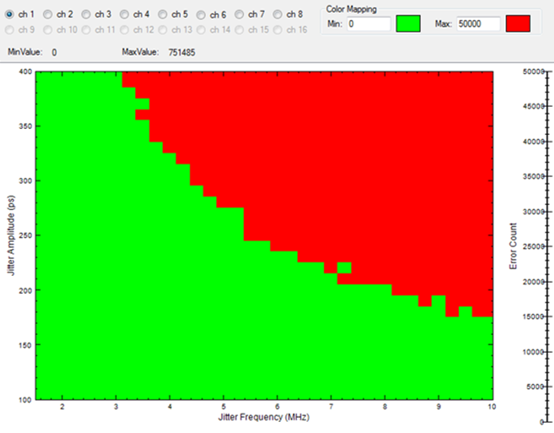

如圖1所示，Shmoo是一種用於視覺化多維資料的圖表。在典型的半導體應用中，它用於區分待測物其測試結果為「通過」的測試條件(參數值)和導致測試運行結果為「失敗」的測試條件。在這種情況下，測試的具體內容完全無關緊要，Shmoo的目的僅在於快速識別導致待測物(DUT)從通過特定測試轉變為失敗的參數值。例如，在圖1中，在250 ps抖動擺幅和4 MHz抖動頻率下進行的測試通過了，而同樣的測試在250 ps抖動擺幅和9 MHz抖動頻率下的測試卻失敗了。
圖1 : Shmoo範例
一般來說，一個真正好用、強大的Shmoo工具，必須具備三大核心特點：
🔹測試參數與數量是可以任意調整的，工程師可以自由調整任何想測試的參數，不管是常見的電壓、頻率，還是外在環境的溫度、濕度、甚至是氣壓，都能輕鬆納入測試。
🔹參數的數量是任意的，參數的數量完全由工程師決定。他們可以建立多維度的Shmoo特性曲線，並透過切片檢視不同的數據層，讓複雜的多個參數關聯性，可以在螢幕上一目了然。
🔹彈性的判定標準，不管是功能測試、誤碼率(BER)測試，還是任何最終能得出「成功或失敗」的測試項目，工程師都能自由設定為判定標準。

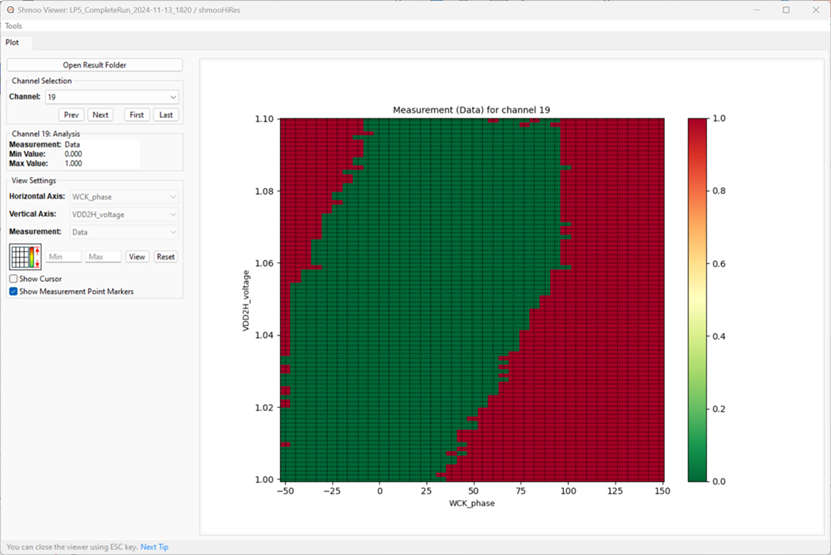

在工程師執行的眾多Shmoo測試中，最關鍵的一項就是「調整待測晶片的供電電壓」。也就是說，在那個多維度的測試圖表中，晶片的核心電壓(VDD)絕對是不可或缺的關鍵指標(如下方的圖2所示）。因為晶片的設計瑕疵或製程的不穩定性，通常在改變供電電壓時最容易現出原形。
圖2：實際待測物的shmoo，其中縱軸是提供給待測物的VDD電壓
Introspect Technology的VDD Shmoo

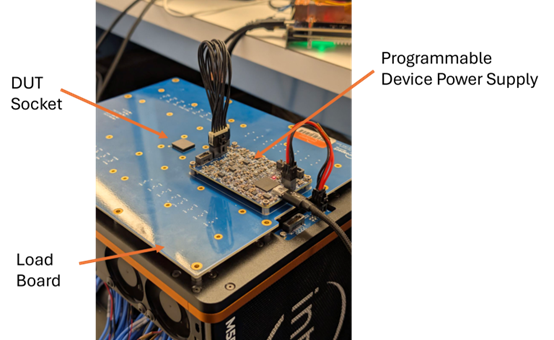

身為「桌上型自動測試設備(ATE-on-Bench)」技術的領航者，Introspect一直致力於開發更親民、更易於上手的工具，讓工程師能毫無負擔地進行晶片特性驗證。為此，我們在全新的M系列桌上型ATE測試儀中，直接內建了「可程式化電源供應器(Programmable Device Power Supplies)」。這意味著：現在您不需要去排隊搶實驗室的大型機台，只需坐在自己舒適的辦公桌前，就能直接畫出高階、精準的Shmoo晶片特性曲線圖！下方的圖3是一個實際應用範例，這可程式化的電源供應器直接安裝在測試板上，並緊密連接到我們的M5504測試儀上。
圖3：與M5504整合的可程式電源
將這種「元件供電技術」完美整合後，帶來了兩大顛覆性的優勢：
🔹再也不需要依賴實驗室那些又大且笨重、佔空間的傳統傳統電源供應器。
🔹透過M5504的超高速電子電路與可程式化電源之間「超緊密連動」，大幅縮短了測試時間，帶來極致流暢、無延遲的測試體驗。
真實範例
在先前的圖2中，我們展示了一個真實的晶片測試案例。當時工程師調整了兩個主要參數：一個是供應給晶片的電壓(VDD)，另一個則是時脈訊號的相位。簡單來說，這個測試是在固定的資料傳輸速率下，測量晶片在不同電壓下的建立與保持時間，也就是訊號穩定度。現在，好戲登場了！如果我們把晶片的資料傳輸速率提高33%，會發生什麼事？

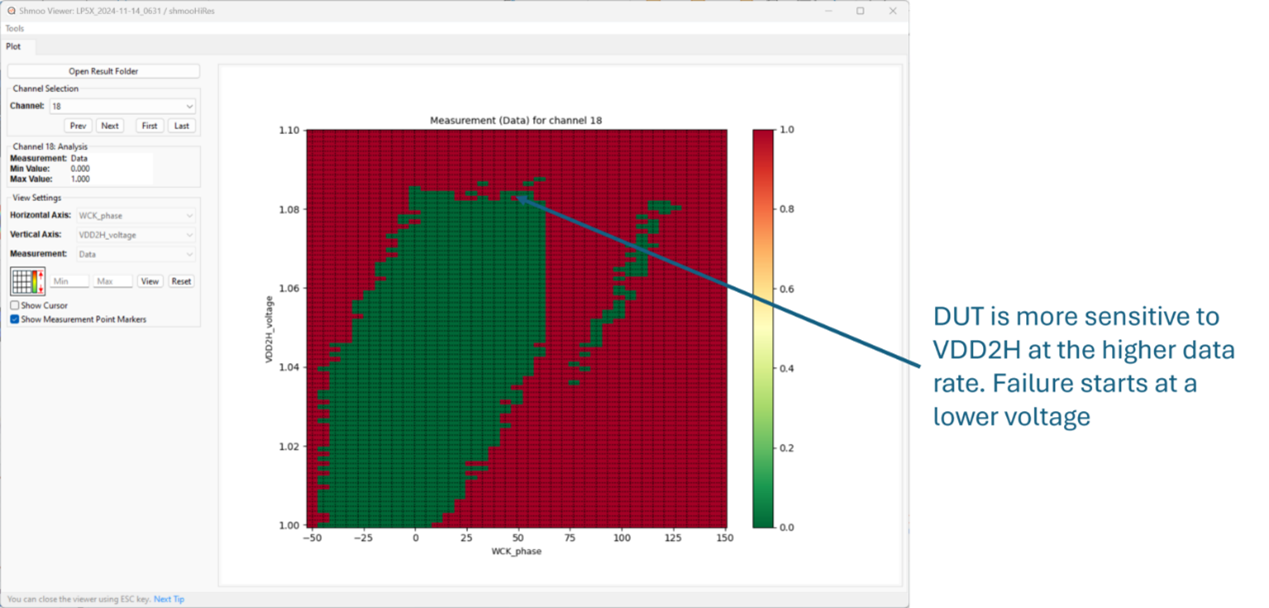

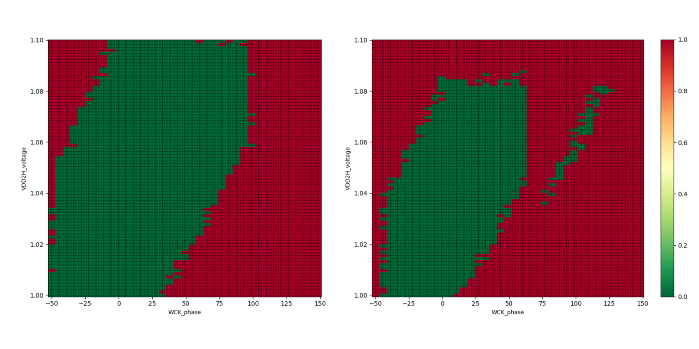

當我們在同一個測試環境下，把速度調快33%後，生成的Shmoo就變成了圖4。你會發現，代表失敗的紅色區域明顯變大了！而且更奇怪的是，這顆晶片在電壓高於1.08 V時就宣告失敗了，但明明在之前速度較慢時，它連1.1 V的高電壓都能安全過關。這看起來非常違反直覺，對吧?但這正是Shmoo測試最無可替代、最厲害的地方！它能幫工程師挖掘出隱藏在晶片深處的盲點，否則，這種在特定高頻、高壓下才會爆發的設計瑕疵，在一般的測試下根本摸不著頭緒。
圖4：與圖2相同的元件，但資料速率提高了33%的Shmoo，這元件在電壓高於1.08V時失效，這有點違反直覺。

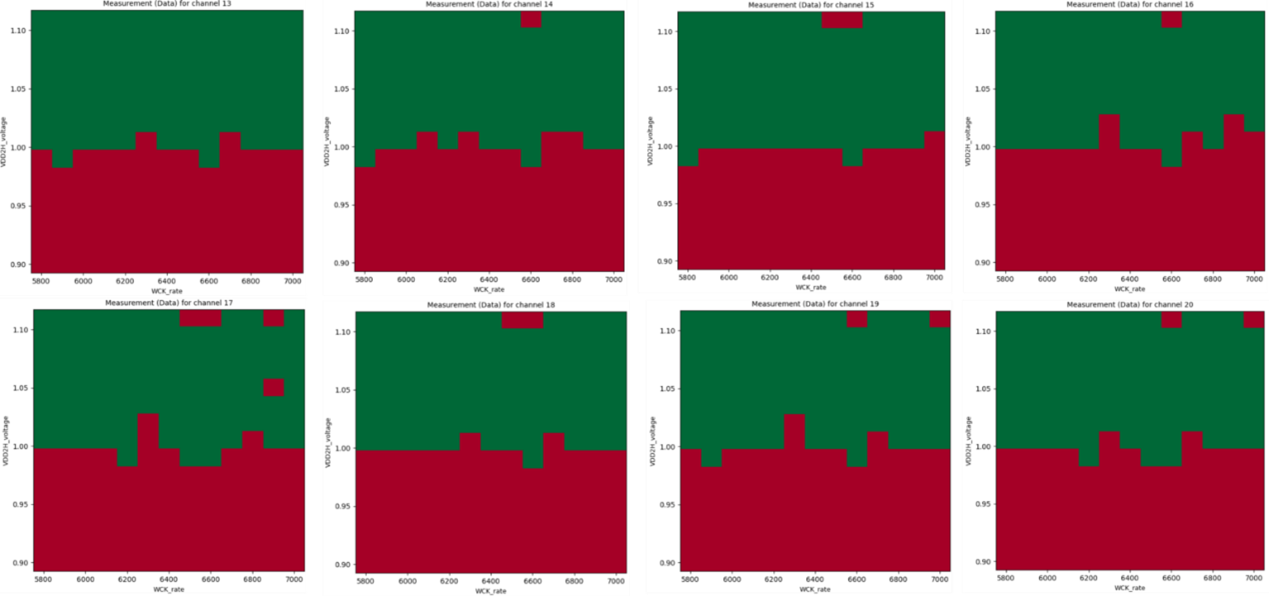

既然談到資料傳輸速率(Data Rate)，業界最經典的Shmoo測試手法，就是將供電電壓與運作速率擺在一起進行交叉大掃描。圖5展示的就是一個針對市售LPDDR5 DRAM晶片的真實測試案例。從圖中可以看出，這顆晶片在整個速度區間內表現都很不錯，但它的穩定度並非一成不變。在某些特定的傳輸速率下，晶片明顯變得比較敏感、脆弱。而這，正是為什麼我們必須做Shmoo 測試的真正原因！最後，請看看圖6。這是同一個LPDDR5測試，但我們把原本單純的「成功/失敗」判定，升級為更細緻的「誤碼率(Error Rate)漸層」。有時候，相比於簡單的非黑即白，這種帶有參數梯度的Shmoo，能幫工程師挖出更多深層的晶片資訊。
圖5：LPDDR5記憶體的Shmoo圖，DQ中每個引腳的Pass/Fail資料

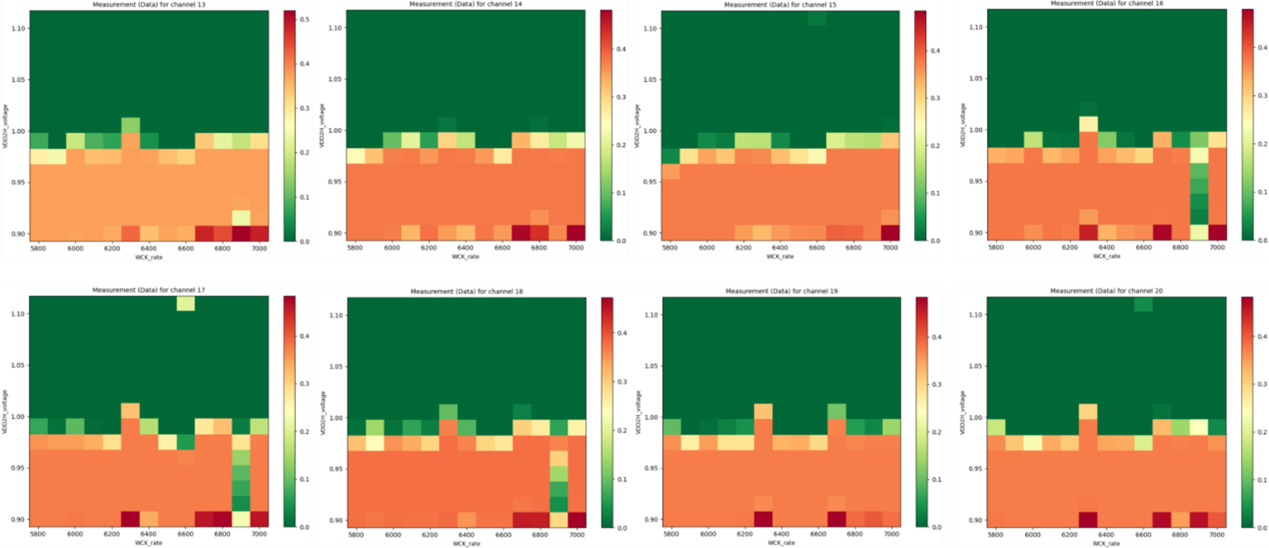

圖6：上圖DRAM的Shmoo圖，但使用誤碼率測量而不是Pass/Fail測量
總結
在這篇文章中，我們深入探討了Shmoo晶片特性曲線的核心概念，並展示了Introspect長期以來如何作為客戶的堅實後盾，全力支援各項Shmoo測試需求。同時，我們也透過真實的晶片測試案例，呈現了Shmoo如何為研發團隊提供獨到、關鍵的深度洞察。
