你聽過C-PHY 3.0嗎?
MIPI聯盟(MIPI Alliance)剛發佈了MIPI C-PHY™規範的3.0版本。這次的發佈內容是什麼？它為什麼如此重要？請繼續閱讀以了解MIPI C-PHY™ 3.0版本。但在開始之前，讓我們重溫一下最初的C-PHY規範。
最初的C-PHY規範
自該規範最初的發明與定義階段起，Introspect Technology就一直是C-PHY發展歷程中的一員。回顧我們2014年針對這項令人驚嘆的規範所發表的[新聞稿]，我們當時表示：「C-PHY是一項新興的物理層標準，它能夠在行動終端裝置內部等受到限制的傳輸通道上，實現顯著的頻寬提升。」 事實上，C-PHY實體層(PHY)擁有兩個主要的定義特徵，使其成為世界上最高效的基於標準之訊號傳輸系統。這些特徵將在以下章節中進行說明。
三線式通道取代雙線式通道
圖1顯示了C-PHY通道的佈線架構的結構。如圖所示，C-PHY通道並非由包含P線與N線的差動對組成，而是由3條導線構成，這些導線通常被標記為 A、B和C。這3條導線共同運作以組成一個通道。也就是說，就像差動對的P線和N線需要相互協同運作一樣(具體而言，一條導線會相對於另一條導線以互補的方式進行切換)，A、B和C線也必須共同運作。C-PHY規範定義了這些導線是如何協同工作的。
圖1：C-PHY通道的佈線拓撲結構
自帶時脈的三相訊號傳輸

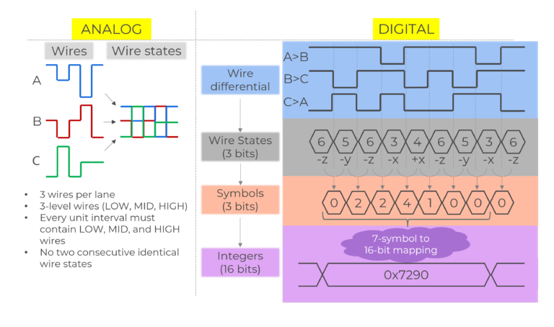

C-PHY規範的一個核心優勢在於，它不需要在傳送端裝置與接收端裝置之間傳輸獨立的時脈訊號。這是透過一種稱為「三相(three-phase)」的訊號傳輸方法來實現的，圖2顯示了一張精美的資訊圖表，簡要概述了這種訊號傳輸方案的運作原理。
圖2：顯示三相訊號傳輸方法的資訊圖表
在不深入探討三相訊號傳輸細節的情況下，您可以從圖2的資訊圖表中看出它具有以下特性：
▪️每一條導線都有三種電壓準位
▪️這三條導線允許編碼出6種不同的導線狀態
▪️符號(Symbol)傳輸被定義為兩種導線狀態之間的「轉換」。也就是說，導線狀態本身並不傳遞任何有用資訊，但從一種導線狀態到另一種導線狀態的「改變」則可以傳遞資訊。
原始C-PHY規範的精妙之處在於，它能夠達到每個單位區間(UI) 2.2857位元的編碼效率。這是非常高的效率。舉例來說，它優於PAM4，後者雖然能達到每個UI 2位元，但需要4個訊號準位，而C-PHY僅需要3個。
C-PHY 3.0 版本
以下是MIPI C-PHY™ 規範3.0版本發佈的預期特點：
▫️印刷電路板(PCB)的拓撲結構保持不變：也就是說，每個通道仍由3條導線組成，這是一個好消息，因為它確保了向下相容性。

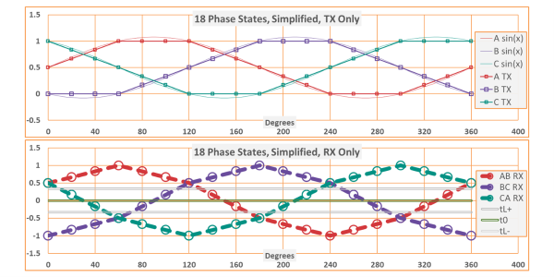

▫️導線狀態的數量現在增加到18種導線狀態：由此實現了更高的編碼效率。
▫️新的編碼選項改為每9個符號(Symbol)傳輸32位元(32b9s)：取代了以往每7個符號傳輸16位元的方式。
上述轉變意味著C-PHY v3.0現在可以達到高達每UI 3.556位元的編碼效率。這進而使系統實作人員能夠在低符號(Symbol)率下運行C-PHY鏈結，從而在不犧牲頻寬的情況下，降低電磁干擾(EMI)和功耗。
結論
Introspect的C系列產品(例如我們的SV5C-DPTXCPTX，MIPI D-PHY和C-PHY訊號產生器)皆配備了最新的功能，可協助您測試您的接收器。您是否正計劃在下一個相機、影像或車用電子中導入C-PHY v3.0呢？歡迎來信至sales@trust-tek.com.tw與我們聯絡，以了解Introspect針對C-PHY 3.0的技術能力與產品藍圖。
Introspect Technology與MIPI聯盟(MIPI Alliance)並肩合作超過10年，我們非常自豪能繼續致力於開發頂尖的MIPI解決方案。欲深入瞭解MIPI C-PHY™ 的基礎知識，請觀看 Introspect Technology執行長Mohamed Hafed博士在印度班加羅爾 MIPI 開發者大會(MIPI DevCon)上的這場簡報。這也是MIPI觀看次數最高的影片！
