您知道Introspect的可程式電源供應器嗎?
在先前的文章中，我們展示了Introspect M系列測試儀如何進行進階的Shmoo測試(特性分析測試)，並透過插圖說明了一個包含裝置電源供應器掃描(Sweeps)的熱門Shmoo圖。您可能會好奇這些高精度的電源供應器掃描是如何完成的，而這正是我們本篇文章的主題。請繼續閱讀，以了解Introspect Technology的這項全新產品功能！
Introspect的電源供應器模組

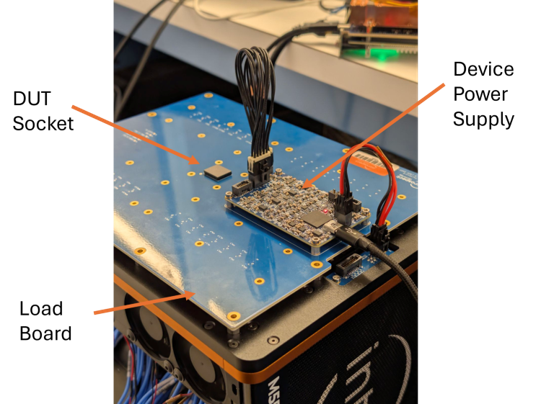

秉持著Introspect的設計理念，我們希望打造一款緊湊且真正具備彈性的裝置電源供應器。圖1顯示了這樣一款直接搭載於裝置測試板(Device Test Board)上方的電源供應器示意圖。如您所見，該模組非常小巧。更重要的是，它與Pinetree™軟體完全整合，從而實現了令人驚嘆的豐富功能。
圖1：安裝於M系列測試板上的裝置電源供應器範例
功能簡述
可程式化準位(Programmable Levels)
理所當然地，為了讓電源供應器能夠繪製出Shmoo圖，它必須具備可程式化的準位，而且解析度必須相當高。Introspect的裝置電源供應器提供毫伏特(mV)級的解析度，同時仍能實現超低雜訊表現，以支援最先進的裝置測試。像LPDDR5或LPDDR6這類的裝置需要非常低的電壓與極低的雜訊，這對任何裝置電源供應器來說都是至關重要的特性。
可程式化時序與時序延遲

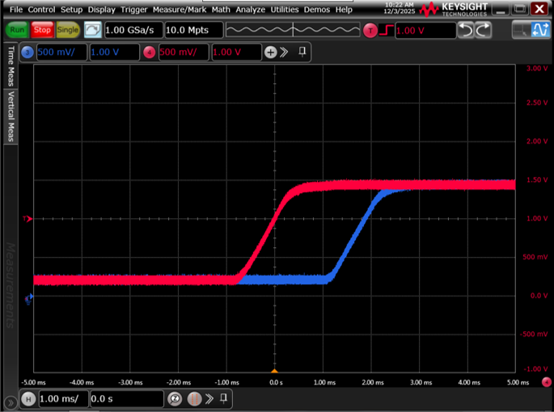

圖2顯示了兩個電壓軌在啟動時彼此之間帶有特定的延遲。如圖所示，這兩個電壓軌都被設定在相同的準位，但其中一個較晚啟動，延遲了約1.8ms。
圖2：兩個電源供應器在啟動時彼此之間帶有特定的延遲
可程式化斜率速度(Programmable Ramp Speed)

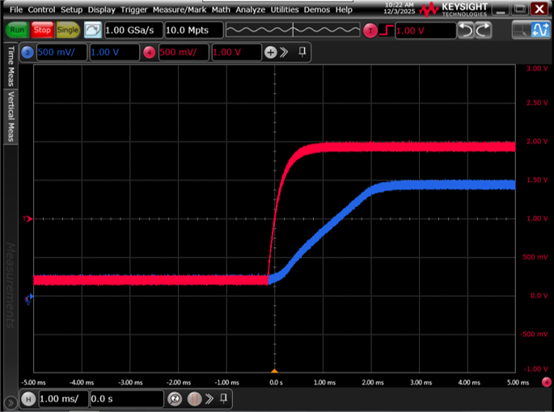

圖3顯示了兩個電壓軌，其中一個具有較慢的電壓爬升時間(Ramp Time)。請注意，該爬升時間雖慢達2ms，但整個爬升過程直到最高準位都非常平滑且呈線性。
圖3：兩個電源供應器，其中一個具有2ms的電壓爬升時間
任意波形塑造(Arbitrary Waveform Shaping)

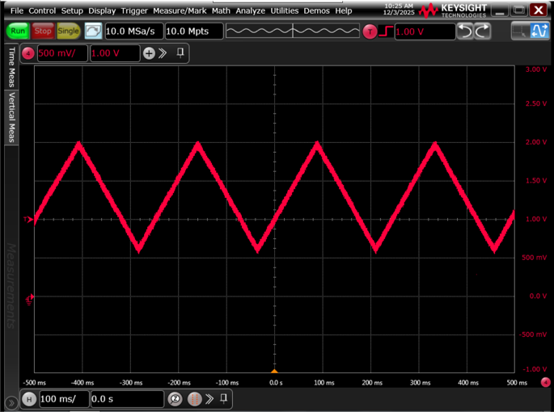

最後，這是Introspect電源供應器模組中一個非常酷的功能。由於它們與Pinetree軟體進行了極為深入的整合，因此可以進行非常快速的程式化編程，並創造出任意的波形形狀。圖4顯示了該電源供應器作為三角波產生器的範例。請記住，這是一個正在向待測裝置輸出電流的「電源供應器」，然而，它卻能夠動態地調整其電壓準位。
圖4：可程式化電源供應器模組中的三角波產生狀況
您也可以觀看這部影片，親眼見證這種可程式化功能的實際運作！
Programable Device Power Supply
總結
在本文中，我們展示了我們在電源供應器領域的全新功能。您是否正在尋找一款能夠整合至您自動化環境中的電源供應器呢？我們非常期待與您就此話題進行交流。請透過sales@trust-tek.com.tw與我們聯絡以取得更多資訊，並預約時間讓我們的技術專家與您深入探討Introspect這個令人興奮的全新領域。
