看看我們揭露了相機模組傳輸時的那些祕密！
非侵入式主動訊號探測(Non-intrusive active signal probing)是一個強大的技術，能協助設計工程師測試、驗證並除錯各種新型高速介面。然而，由於訊號點常位於難以觸及的區域，使用多支探棒往往會顯得雜亂，並導致測試設置充滿挑戰。Introspect的RSH2遠端取樣探頭(Remote Sampling Head) 提供了一個簡單且連接器化的介面，可輕鬆連接至多通道平行高速匯流排。這種乾淨且使用者友好的解決方案，能針對各種應用進行簡單的配置。
在本文中，我們將示範如何使用RSH2來探測運作中的智慧型手機相機。當然你也可以將這樣的除錯方式，應用在無人機、機器人或穿戴裝置等任何採用影像感測器的終端產品開發除錯上，請繼續閱讀，以了解在此測試過程中揭露了哪些資訊。
測試設置

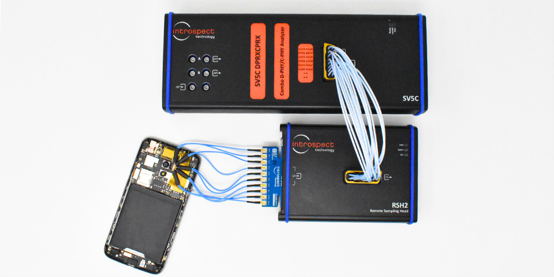

此過程的硬體包含一個RSH2，其透過Solder-down probe tips與智慧型手機相連，如底下的圖1所示。我們所擷取的是一條承載CSI-2相機數據封包的D-PHY匯流排。該手機中使用了四個資料通道(Data Lanes)和一個時脈通道(Clock Lane)，並且所有這些通道都將同時進行訊號擷取。手機內的封包被RSH2捕獲後，會被傳輸至SV5C-DPRXCPRX，MIPI D-PHY和C-PHY分析儀中進行處理與分析。

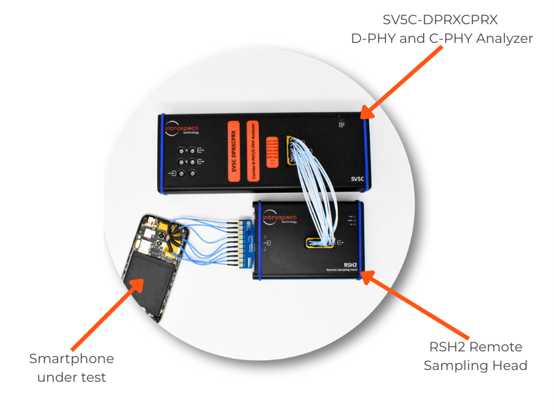

圖1：RSH2、待測手機以及SV5C-DPRXCPRX D-PHY分析儀的設置
捕獲即時數據
硬體設置完成後，得益於Introspect Pinetree軟體，使用SV5C-DPRXCPRX D-PHY分析儀來捕獲資料變得非常簡單。使用者只需在軟體中選擇對應的工具即可開始捕獲。在此處，我們正在擷取手機相機與應用處理器(AP)之間的高速數據。資料正以CSI-2封包的格式在匯流排上傳輸，因此我們在軟體中設定CSI協定後來執行此次捕獲。我們的觸發條件設定為Frame Start，且設定觸發後，擷取一整個Frame資料。

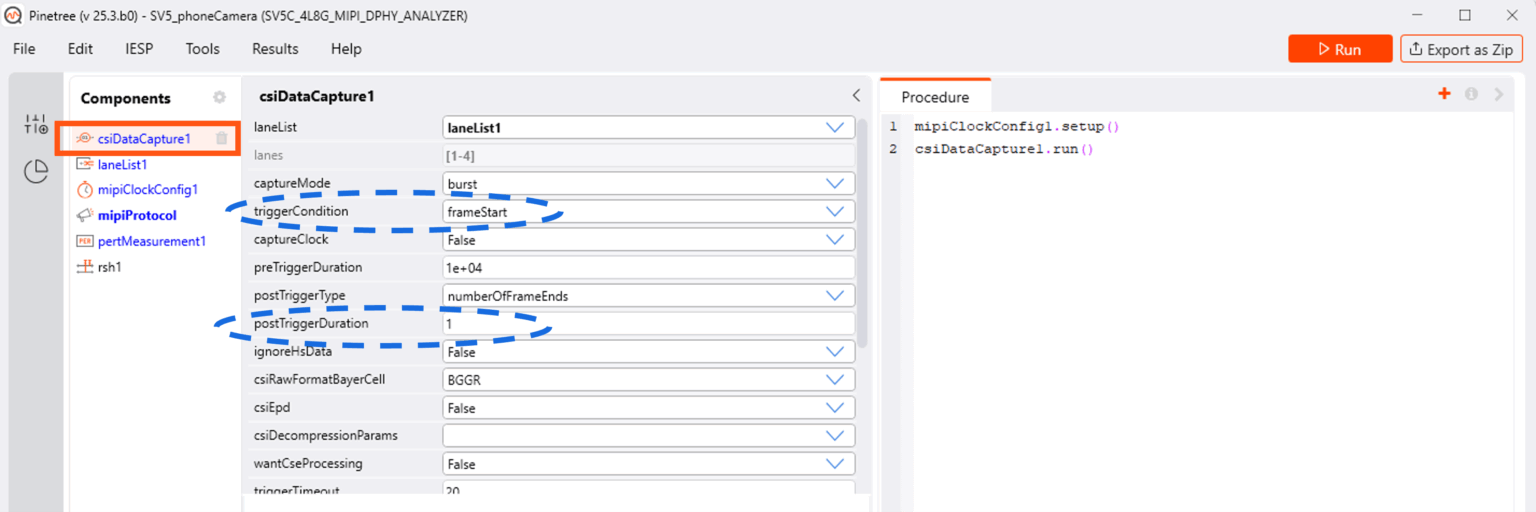

圖2：Pinetree軟體的螢幕截圖，顯示測試程序中的CSI資料捕獲設定
分析結果與揭開神祕資料的面紗
捕獲完成後，結果會整齊地呈現在軟體的視窗中。在「CSI Packets」分頁下，呈現了每個封包的大小、資料、Burst和時序等詳細資訊。例如在下圖中，我們可以看到第一個捕獲的Data Type為frameStart，這與我們所設定的觸發條件完全相符。我們在這個視窗中注意到了一個有趣的現象，部分封包是透過虛擬通道0(VC0)發送，而另一部分則是透過虛擬通道1(VC1)發送。這意味著匯流排上正在同時傳輸兩個影像，而不是只有一個！

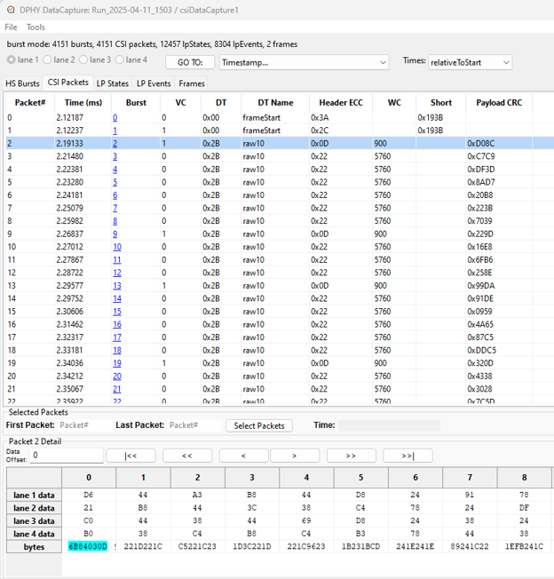

圖3：軟體的資料解析內容
為了進一步確認這一點，我們可以切換到「Frames」分頁，這個分頁整齊地儲存並顯示了從手機中捕獲到的影像。軟體同時也會顯示這個影像的詳細資訊，例如資料類型、影像解析度以及Frame Rate。

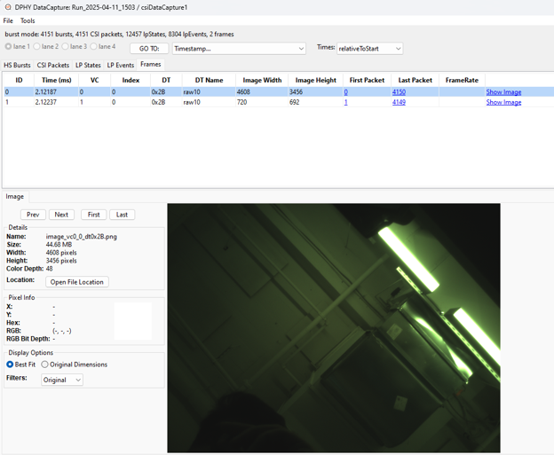

圖4：軟體中「Frames」分頁的螢幕截圖
我們在這裡可以清楚地看到，實際上確實捕獲到了兩個影像：一個在VC0上，另一個在VC1上！第一個影像(VC0)是手機相機的輸出，在此場景中，相機正對著天花板和實驗室的一些通風管線。接著我們可以看一下在VC1上的第二個影像，如下圖所示：

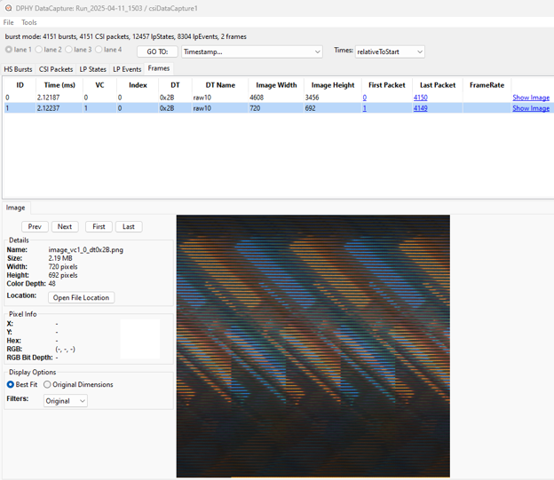

圖5：在VC1上發送的第二個影像
這個影像較小，看起來是第一個影像的subset。因此，在我們所捕獲的主影像之Frame Start與Frame End期間內，手機還發送了一個獨立的影像影格，其中似乎包含了一些自動對焦資訊。許多現代智慧型手機相機都會運用一些運算技巧，例如相位對焦(PDAF)，來產生具有專業質感的影像。這款手機看起來正是使用了某些感測器內建處理(In-sensor Processing)技術，這展現出了這個裝置高效的設計配置。
RSH2遠端取樣探頭的優勢
🔹極小化負載效應(Minimized Loading)：對於MIPI或embedded DisplayPort(eDP)等低電壓應用特別有用。
🔹低雜訊(Low Noise)：實現高可靠度的協定分析或位元錯誤率測試(BERT)。
🔹多種連接模式(Multiple Connection Modes)：可對待測裝置(DUT)進行永久性或臨時性的連接。
結論
您是否渴望親眼看看這一切是如何即時運作的？在這部影片中，我們將帶您走過使用 RSH2 探測智慧型手機相機的完整操作流程。
How to Probe Live Traffic on a Smartphone Camera with the RSH2 Remote Sampling Head
最後，如您所見，RSH2遠端取樣探頭是一款極具彈性的示波器探測解決方案，具備擷取意料之外資料的能力。從大型智慧型手機OEM廠商使用RSH2對生產線上的顯示器介面進行品質篩選，到主要SoC製造商的相機實驗室需要驗證與不同影像感測器供應商的互通性，RSH2都是探測訊號時不可或缺的工具。RSH2不僅與我們精選的協定分析儀和訊號產生器相容，它還相容於任何50歐姆的示波器！因此，您可以將它加入到幾乎任何現有的測試與量測設置中，打造出極其乾淨且高效的工作檯區域。
對RSH2有任何疑問嗎？歡迎來信sales@trust-tek.com.tw與我們聯絡。
