Introspect Technology推出M550x Parallel BERT
重新定義多通道高速介面測試
可擴充至256個同步雙向高速通道起始、最高28.3 Gbps
隨著高速數位介面持續朝向更高資料速率、更多通道與更複雜的訊號架構發展，工程師面臨的挑戰已不再只是「單一通道能跑多快」，而是如何同時掌握多個高速訊號之間的時序、電壓與訊號完整性表現。傳統BERT多著重於少數高速通道的測試，但面對記憶體與新一代高速數位介面的多通道架構，逐一測試不僅耗費時間，也難以重現多個訊號同時運作時的真實狀態。
為此，Introspect Technology推出M系列High-Speed Digital Tester – Parallel BERT，將傳統BERT的測試概念進一步延伸至大量平行高速測試，通道數可從24通道開始，依測試需求擴充至最高256通道，為下一代高速數位介面提供更具擴充性的驗證平台。
從少數通道，走向大量平行BERT
M550x系列Parallel BERT的核心不只是增加通道數，而是讓工程師能夠同時產生、接收、控制與分析大量高速訊號。以M5502為例，單一系統提供24個可同時運作的雙向高速數位通道，每個通道皆具備測試圖樣產生與錯誤偵測能力，最高支援28.3 Gbps NRZ資料傳輸速率。
透過標準SMPM前面板連接介面，工程師可直接以高速同軸線纜連接待測裝置，建立熟悉的桌上型BERT測試環境，同時將測試能力擴展至多個高速通道，讓測試平台能因應不同規模的高速數位介面與元件驗證需求，這樣的平行架構可應用於：
🔸高速數位介面驗證
🔸多通道同步測試
🔸接收端容限分析
🔸發射端特性分析
🔸誤碼率測試
🔸多通道除錯與特性分析

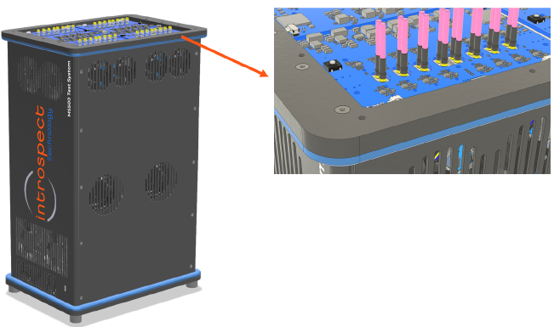

圖1:Parallel BERT configuration using standard SMPM cable connections for bidirectional high-speed I/O
每一個通道，都是完整可控制的BERT
大量通道並不代表犧牲單一通道的控制能力。M550x系列方案的每個高速通道皆可獨立設定傳送與接收相位，並控制輸出電壓擺幅及電壓偏移，讓工程師能針對不同通道建立所需的測試條件。系統亦支援接收端電壓控制，可執行眼圖與靈敏度測試，並提供傳送端上升時間調整與Pre-emphasis功能，用於評估不同訊號條件下的接收端容限。
這使M550x系列方案不只是「更多通道的 BERT」，而是一套能夠同時控制、量測與分析多個高速訊號的平行測試平台。

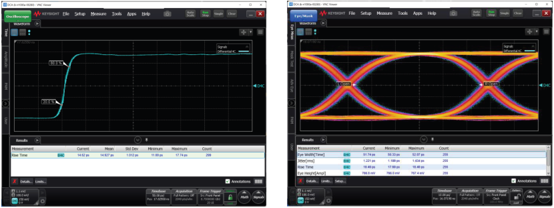

圖2: Pattern Generator Eye Performance at 17.8 Gbps
BERT與訊號完整性量測整合於單一平台
除了測試圖樣產生與錯誤偵測，M550x系列方案也整合訊號完整性量測能力，可進行:電壓/時序/抖動/雜訊等關鍵參數的分析。工程師不需針對每一項量測重新建立不同的測試架構，即可進一步執行電壓容限、時序容限、眼圖及訊號品質分析，加速高速介面的驗證與問題排查。
M550x系列結合了BERT、ATE與系統級測試平台的特性，在保留桌上型量測設備精度與操作彈性的同時，加入大量平行通道及自動化測試能力，依照所需的測試規模，最低從24個高速通道開始，最高可擴充至256個通道。
搭配Pinetree™軟體環境，工程師可透過單一操作介面設定測試程序、控制儀器、執行自動化測試並檢視量測結果，整合測試圖樣產生、接收分析與訊號完整性量測。依照所需的測試規模，讓大量平行BERT能力進一步延伸至不同規模的高速數位介面測試需求。

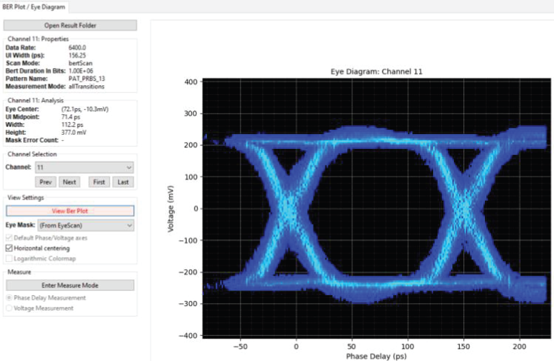

圖3: DUT Tx Measurement at 6.4 Gbps
為下一代高速介面帶來真正的平行驗證能力
當高速數位介面從單一高速鏈路走向更多訊號、更複雜的雙向傳輸與多通道同步運作，BERT的價值也不應只停留在單一通道的誤碼率測試。Parallel BERT的核心，在於讓工程師能同時產生、接收、控制與分析大量高速訊號，更貼近待測裝置實際運作的狀態。
LPDDR6正是一個典型案例，LPDDR6的高速、低電壓單端訊號、雙向資料傳輸、源同步時脈與短突發特性，使傳統BERT面臨新的測試挑戰，而介面訓練更需要同時連接命令與資料匯流排，因此大量平行BERT通道成為完整測試的重要條件。但Parallel BERT的價值並不限於LPDDR6。對於任何需要大量高速通道同步驗證、接收端容限分析、發射端特性分析與多通道除錯的應用，M系列方案都提供了一種不同於傳統BERT的測試方式。
M系列Parallel BERT主要特色
🔹24通道起始，最高可擴充至256通道
🔹最高28.3Gbps NRZ
🔹每通道獨立測試圖樣產生與錯誤偵測
🔹每通道獨立相位與電壓控制
🔹支援眼圖與接收端靈敏度測試
🔹內建電壓、時序、抖動與雜訊量測
🔹支援上升時間調整與傳送端去加重
🔹Pinetree™ 軟體支援測試開發與自動化
從傳統BERT到Massively Parallel BERT，讓高速介面測試效率大幅提升
您是否正在苦思對於如何有效率地進行高速多通道的訊號發送與接收能力測試呢?請透過sales@trust-tek.com.tw與我們聯絡以取得更多資訊，並預約時間讓我們的技術專家與您深入探討Introspect這個令人興奮的全新領域。
