SDIO通訊異常，如何快速找到問題點❓

        SDIO不只是資料傳輸介面，更肩負主機與周邊裝置之間的命令、回應與資料交換。從晶片設計、系統整合到驅動程式驗證，當SDIO發生通訊異常時，問題可能來自Controller、Firmware、Driver、作業系統，甚至不同裝置間的相容性。面對偶發錯誤或特定操作條件才會出現的問題，只看到電氣訊號往往還不夠。真正需要知道的是，問題發生前，SDIO匯流排上到底傳送了什麼？

從Command、Response到Data，完整掌握SDIO通訊過程

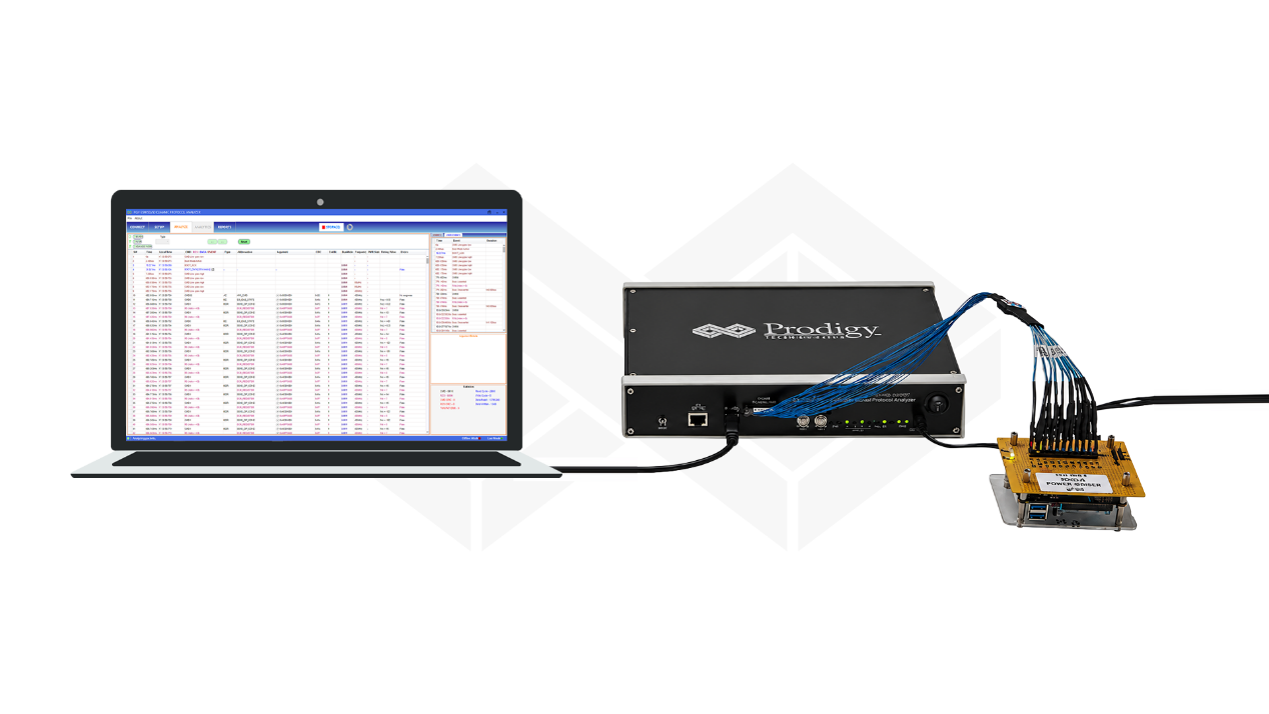

       於Host與Device之間，擷取實際匯流排上的通訊內容，並進行即時協定解碼與錯誤分析。讓工程師可直接檢視Command、Response、Data、CRC 與相關參數，從大量通訊資料中快速找出異常事件，不需再逐筆解析原始訊號。

        許多SDIO問題並不會固定發生，系統可能正常運作數分鐘甚至數小時後，才因特定命令組合、資料傳輸或操作狀態出現異常。PGY-SSM支援長時間持續擷取，可將捕獲到的協定資料持續且即時的傳送至電腦硬碟進行儲存與分析，讓你大幅度增加數據捕獲的時間，特別是在除錯的初期，往往對於問題何時以及如何發生完全沒有頭緒時，這樣的長時間的捕獲能力，能高大幅提高抓到問題點的機會!!

Protocol-Aware Trigger，直接鎖定關鍵事件

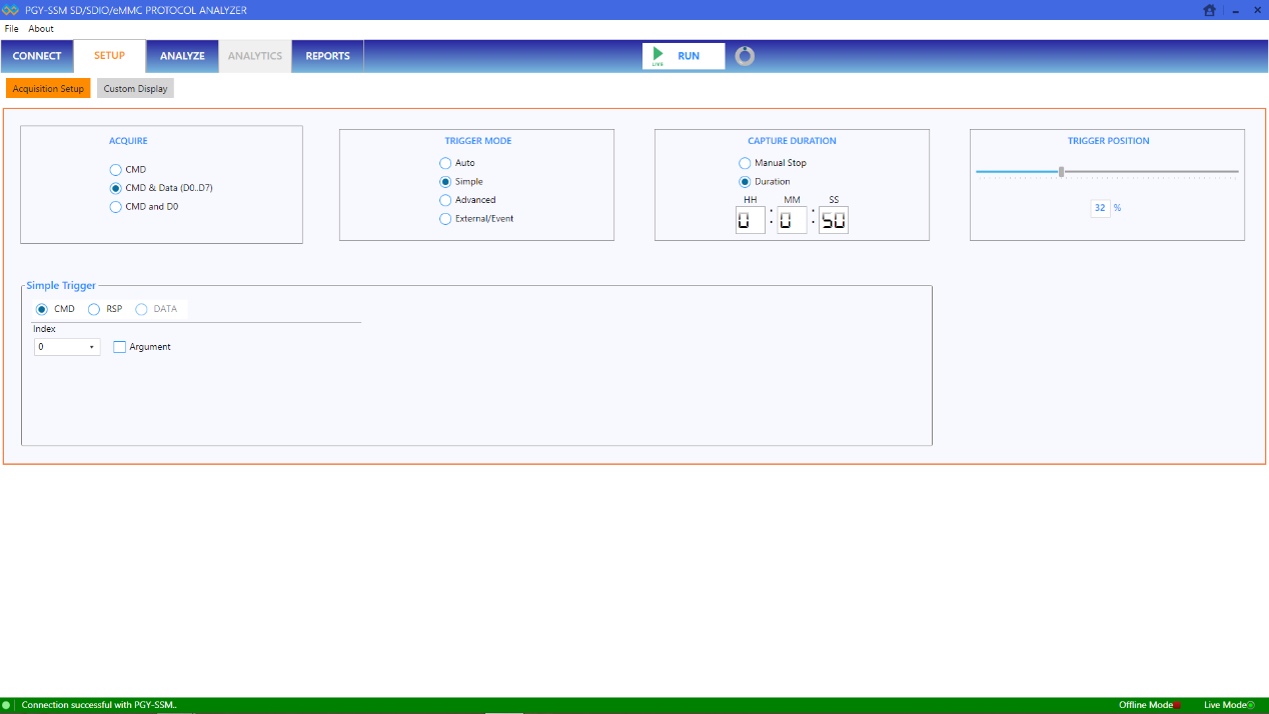

       與單純擷取大量資料相比，更重要的是能快速找到真正需要分析的位置，PGY-SSM提供硬體式協定感知觸發，可針對Command/Response/CRC Error/Sequential Events來設定觸發條件。當指定的命令、回應或錯誤發生時，可立即擷取相關資料，透過進階循序觸發，還能鎖定特定事件依序發生後才出現的異常情況，加快工程師在捕獲數據中搜尋問題的效率。PGY-SSM不只是將SDIO封包顯示出來，更可針對擷取資料進行協定完整性與錯誤分析，包括：

✔️Command / Response / Data/ Argument解碼與分析
✔️CMD / Response / Data CRC Error
✔️Timing Value分析
✔️Reserved Command檢查
✔️操作頻率與通訊活動趨勢分析

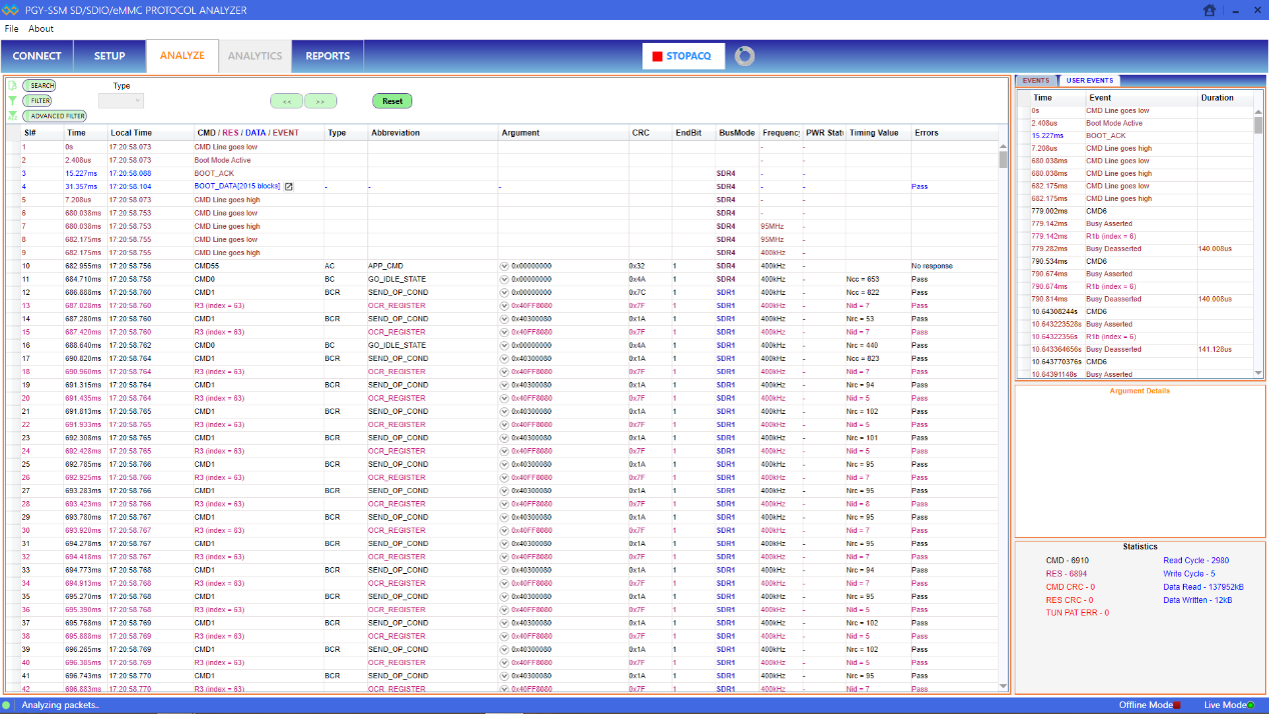

透過圖形化分析功能，還可觀察擷取期間的Command、Response、Data與操作頻率變化，協助快速掌握整體SDIO匯流排的活動狀況。

Active Probe，降低量測對DUT的影響

       高速介面的除錯，探測本身也可能影響待測系統。PGY-SSM採用主動式探棒設計，降低探測時對待測物所造成的電氣負載，並滿足SD、SDIO與eMMC訊號的量測需求所設計。探棒支援最高200MHz DDR頻寬，並提供Flying- Lead 與可焊接式Probe Tip，方便工程師依不同待測物設計協助工程師建立量測點。

       除了SDIO，PGY-SSM亦支援，SD 3.0 / SD 4.0 / eMMC 5.x。最高可支援到HS400也就是200MHz DDR。對同時開發SDIO、SD與eMMC相關產品的研發與驗證團隊，可透過同一套平台進行協定擷取、解碼、觸發與錯誤分析。

SDIO除錯，不只是看到訊號，更要看懂匯流排上發生了什麼

       從Controller、Firmware、Driver到產品相容性，SDIO問題可能發生在產品開發的不同階段。PGY-SSM Protocol Analyzer透過長時間擷取、即時協定解碼、協定感知觸發與錯誤分析，協助工程師從大量SDIO通訊資料中快速定位異常事件，加速除錯與驗證流程。

專注誠芯，成就技術

      想進一步了解Prodigy Technovations PGY-SSM SDIO/SD/eMMC協定分析儀如何加快你的產品開發與除錯效率？立即寄信至sales@trust-tek.com.tw或是掃描下方QR Code，預約實機展示！
