突破極限!Introspect 率先實現LPDDR5 8533MT/s完整匯流排擷取與協定分析
Introspect M7030實機捕捉LPDDR5-8533高速記憶體封包
隨著LPDDR5持續朝更高傳輸速率發展，對協定分析儀而言，真正的挑戰不只是規格上「支援」更高速度，而是，能否在真實運作的平台上，實際捕捉高速LPDDR5訊號，並完整記錄與解析記憶體的通訊內容?
Introspect Technology M7030 LPDDR Protocol Analyzer已成功在真實的手機平台上完成LPDDR5-8533高速訊號擷取。這不只是實驗室中的訊號產生或模擬環境，而是來自真實系統運作中的LPDDR5封包。
全球首款完整記錄LPDDR5-8533的協定分析儀
在LPDDR5-8533實機測試中，M7030已成功捕捉包括，WCK/RDQS/DQ等高速訊號，並實際記錄匯流排上的指令與讀寫資料。透過Introspect的主動式探棒技術與Integrated-Tip Interposer，工程師可直接觀察高速LPDDR5記憶體的實際運作狀況，進一步將高速數位波形與協定封包結合分析。從實際訊號捕捉到協定解析，LPDDR5-8533已經真正被「看見」。
從開機到Read / Write，記錄真實LPDDR5封包
高速記憶體問題往往不是持續發生，而是隱藏在系統啟動、初始化或特定讀寫操作之中。M7030可針對真實平台進行長時間資料擷取，記錄包括：
✅系統開機與初始化過程
✅LPDDR Command / Address
✅Read / Write Operation
✅Data Burst
✅WCK / RDQS / DQ高速數位波形
✅Mode Register資訊
✅Timing分析

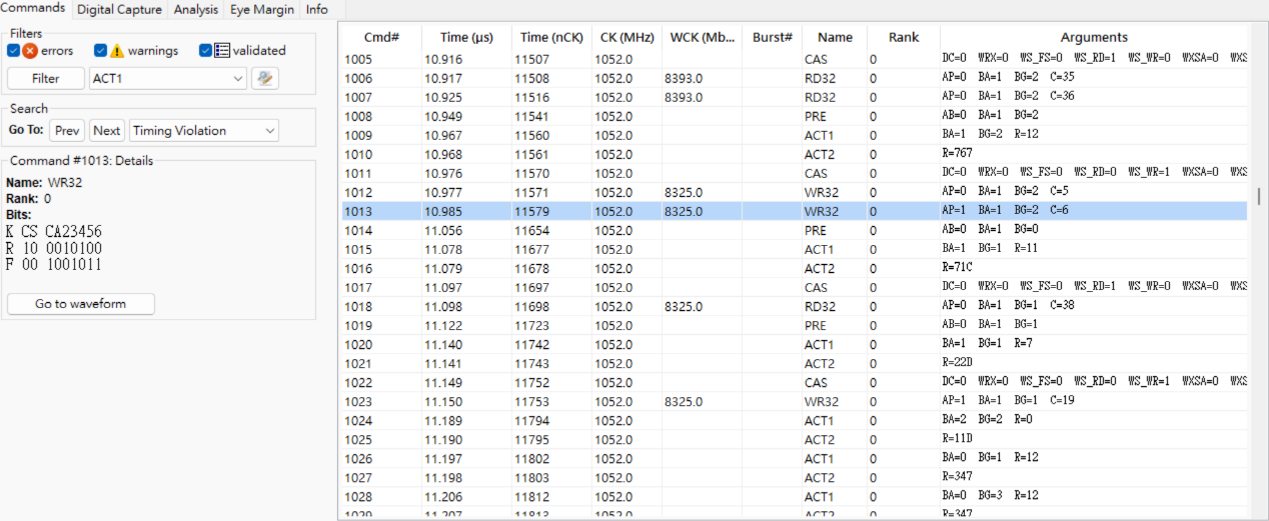

透過Pinetree™軟體，可從Commands、Digital Capture、Analysis、Bursts等不同分析視角檢視擷取結果，協助工程師從大量LPDDR/DDR封包中追蹤問題發生的位置。
不只是Protocol Decode，更能看見高速數位波形

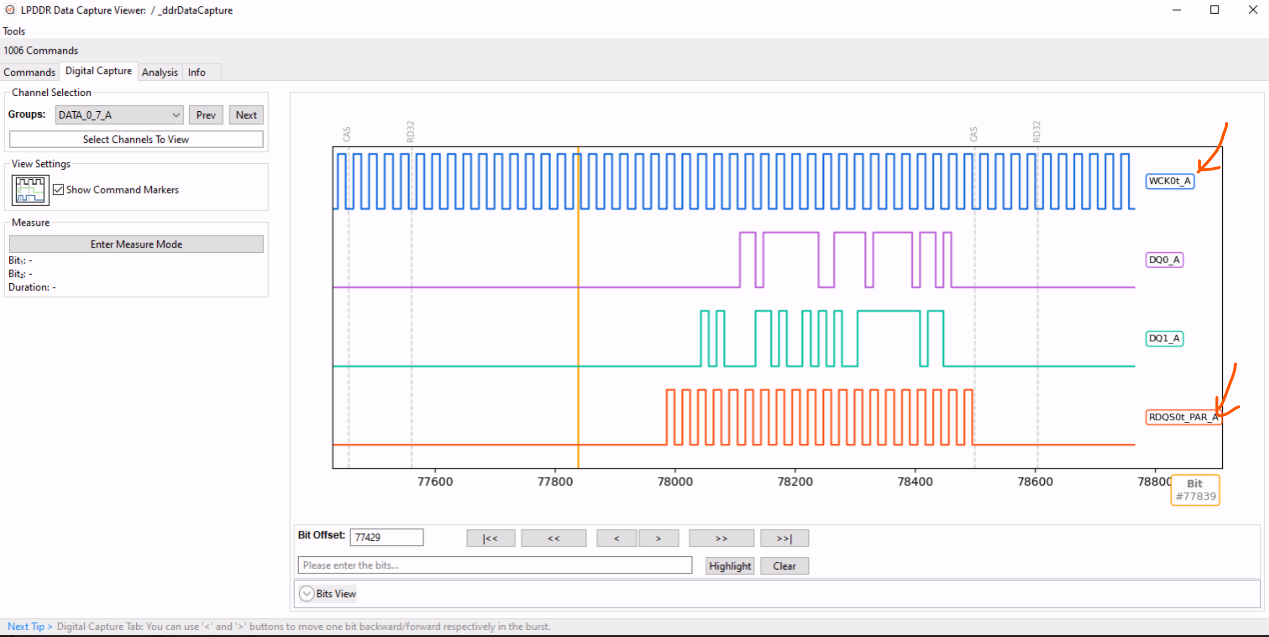

對高速LPDDR5除錯而言，只看到Command並不一定足夠。當問題與Data Burst、WCK、RDQS或實際訊號時序相關時，工程師需要進一步回到高速數位波形確認問題。M7030將Protocol Analysis與Digital Capture整合於相同的分析環境中，讓工程師能從解碼後的LPDDR Command進一步查看相關的數位波形。
Digital Capture同時支援觸發功能，可針對需要觀察的事件進行高速波形擷取，協助分析高速記憶體介面的實際行為。真實的LPDDR5-8533現在直接看給你看。真正的驗證，是在實際運行8533MT/s的產品上把LPDDR5封包捕捉下來。

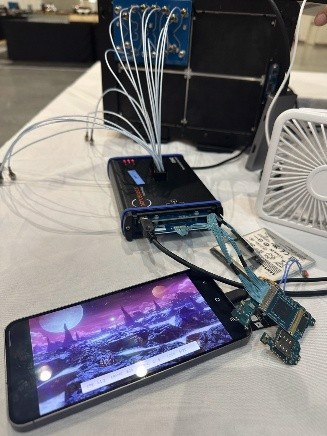

Introspect Technology已透過M7030在Samsung手機實機平台完成 LPDDR5-8533擷取，實際捕捉WCK、RDQS與DQ高速訊號，並記錄真實的 LPDDR5讀寫資料與行為。
從傳統使用示波器量測訊號品質搭配邏輯分析儀分析時序，到訊號+協定+數位波形，M7030讓你在新世代記憶體的驗證與除錯效率大幅提升!!
您是否正在苦思對於如何有效率地進行DDR5 & LPDDR5的開發與系統級驗證與除錯?請透過sales@trust-tek.com.tw與我們聯絡以取得更多資訊，並預約時間讓我們的技術專家與您深入探討Introspect這個令人興奮的全新領域。
