📷Camera看得見，不代表SoC收得對！
從無人機、機器視覺到物件辨識，找出Receiver的接收極限
隨著無人機、自主移動機器人(AMR)及智慧機器視覺應用快速發展，機身除了傳統的影像感測模組外，也開始搭載各式的感測器，像是紅外線/光達LiDar等，也是系統感知周圍環境的重要來源。而影像模組始終有著無可取代的必要性。例如：
🔸無人機視覺辨識：透過Camera擷取前方影像，進行障礙物偵測、目標追蹤與環境辨識。
🔸自主移動機器人：利用Camera進行物件辨識、路徑規劃與避障。
🔸工業機器視覺：透過影像辨識零件位置、產品特徵或檢測異常。
這些應用都有一個共同點，鏡頭擷取的影像，必須先正確傳送到SoC/MCU，後續的影像處理與物件辨識才能正常進行。然而，Camera能正常輸出影像資料，不代表接收端在所有條件下都能可靠地接收。
鏡頭模組到SoC之間，訊號可能已經改變
在實際產品中，Camera通常透過MIPI C/D-PHY底層搭配CSI-2協定傳送高速影像資料，訊號經過FPC軟排線、連接器及PCB走線後，才會抵達SoC的MIPI Receiver。以無人機或機器人為例，鏡頭模組可能安裝在機身前端、雲台或其他需要調整角度的位置，因此經常需要透過FPC軟排線與主控板連接。在這段傳輸路徑中，訊號可能受到多種因素影響：
🔸FPC軟排線長度與傳輸損耗
🔸連接器及阻抗不連續造成的反射
🔸PCB走線與訊號完整性問題
🔸雜訊、抖動與訊號時序偏移
當訊號品質下降，SoC/MCU Receiver就可能開始出現接收錯誤。對一般影像顯示應用而言，問題可能表現為畫面異常、影像破損或資料傳輸中斷。但對於無人機與機器人而言，影像資料往往還需要進一步提供給物件辨識演算法使用。
如果影像資料在接收階段就已經出錯，後續的物件辨識與環境判斷，也可能受到影響。因此，除了確認Camera可以正常傳送影像，更重要的是了解SoC Receiver在訊號品質下降時，是否仍能可靠地接收資料。

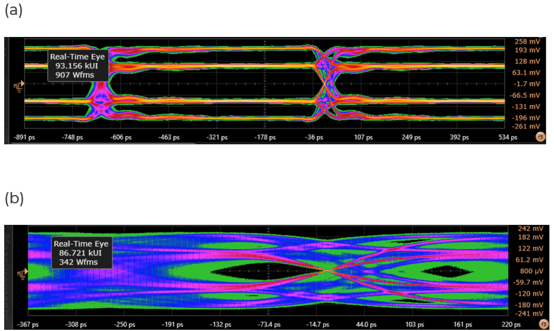

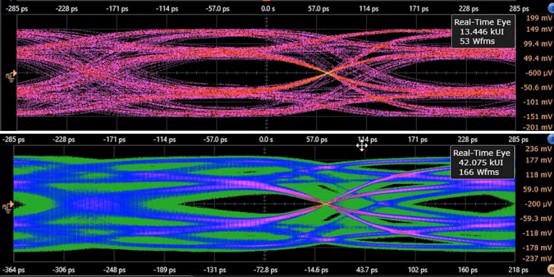

眼圖範例，其中(a)訊號完整性良好，(b)訊號明顯受損
系統現在可以運作，不代表Receiver還有足夠的Margin
在產品開發初期，工程師通常會使用實際鏡頭模組搭配SoC，確認影像能否正常傳輸。但這樣的測試通常只能證明：
「目前這組Camera、FPC軟排線與PCB配置，可以正常運作。」
如果未來因為機構設計而更換較長的FPC，或使用不同供應商的鏡頭模組、連接器，訊號品質可能隨之改變。原本正常運作的系統，也可能開始出現偶發性的接收錯誤。這時候工程師真正需要知道的是：
「當輸入訊號品質變差，SoC Receiver究竟還能承受多少？」
這正是Receiver Margin Testing要回答的問題。
不必等到影像出錯，先用Generator測試Receiver
Introspect的MIPI Generator可作為SoC/MCU Receiver的高速測試訊號來源，協助工程師在系統整合前，先驗證接收端的能力。透過可控制的測試訊號，並依照Generator支援的功能調整訊號條件，工程師可以主動建立更嚴苛的接收環境。這就是Receiver Stressed Eye Testing的核心概念：不只測試Receiver能否接收正常訊號，更要測試當訊號品質逐漸下降時，Receiver何時開始出現錯誤。
相較於只能依賴實際Camera與FPC組合進行測試，Generator提供了更容易控制與重複的測試條件。工程師可以在設計階段先了解Receiver的接收能力，而不是等到整機組裝完成、影像出現異常後，才開始逐一排查問題。
從正常接收到訊號邊界，找出Receiver Margin
透過Introspect MIPI Generator，工程師可以建立一套循序漸進的接收端測試流程。
第一步｜確認基本接收能力
使用正常的MIPI測試訊號，確認SoC Receiver可以正確接收資料。
第二步｜逐步增加訊號壓力
依照Generator支援的各式物理層控制參數設定，調整訊號品質或相關時序條件，模擬Receiver可能面臨的較嚴苛接收環境。
第三步｜觀察接收錯誤
搭配SoC內部的錯誤計數器、資料比對或其他驗證機制，確認不同訊號條件下的接收結果。
第四步｜找出接收容限
逐步確認Receiver從正常接收到開始出現錯誤的條件，評估設計是否保留足夠的Margin。
透過這種方式，工程師可以比較不同Receiver設計的接收能力，並在產品開發階段提早發現潛在問題。

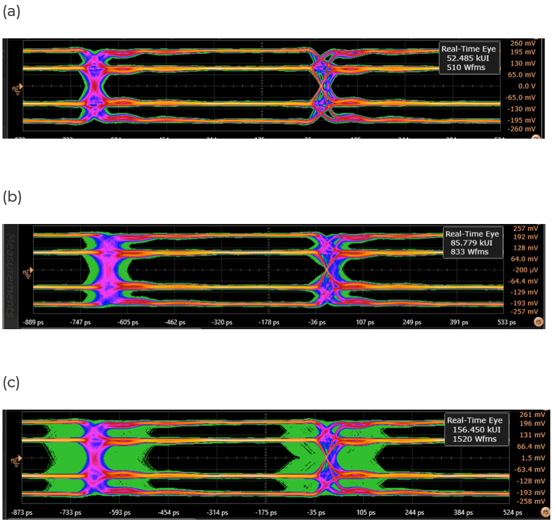

(a)Eye diagram with no sinusoidal jitter (SJ). (b)some SJ(c)more SJ
對無人機與機器人而言，可靠的影像辨識從接收端開始
在無人機避障、機器人導航及工業物件辨識等應用中，系統需要持續取得可靠的影像資料。雖然Receiver Margin Testing無法取代完整的系統可靠度驗證，但可以協助工程師先確認一個重要環節：
當Camera訊號經過實際傳輸路徑而產生劣化時，SoC Receiver是否仍有足夠的接收容限？
透過Introspect MIPI Generator，工程師不必只依賴正常條件下的鏡頭模組進行功能測試，而能進一步探索Receiver的設計邊界。對SoC/MCU設計與驗證工程師而言，鏡頭模組的系統測試不應只停留在「能不能顯示畫面」。透過 Introspect MIPI Generator，提前進行Receiver Margin Testing，了解接收端面對訊號劣化時的表現，為無人機、機器人及機器視覺應用建立更可靠的影像傳輸基礎。
📌技術文章: Introduction to Receiver Stressed Eye Testing
