AI伺服器需要更長的PCIe 6.0連接距離，怎麼做？

Serial Cables CDFP Host Card，實現4公尺DAC高速連接

         Serial Cables攜手Broadcom，透過Atlas3 PCIe 6.0 CDFP Host Card，成功完成4公尺DAC高速連線驗證，最差的通道BER仍達 8×10⁻⁸。隨著AI伺服器、GPU加速運算與大型資料中心逐步導入PCIe 6.0，系統不僅需要更高的資料傳輸頻寬，也開始面臨另一項挑戰 : 當GPU、加速卡與主機之間的連接距離增加，如何維持PCIe 6.0的訊號完整?

         PCIe 6.0採用PAM4訊號技術，對傳輸路徑的訊號品質要求更加嚴格。尤其當系統需要透過線纜連接不同運算模組或擴充機箱時，傳輸距離與訊號完整性往往成為設計上的重要考量。過去，工程師可能需要考慮使用成本較高的主動式線纜，才能滿足較長距離的高速連接需求。但如果使用一般被動銅纜線，也能實現4公尺的PCIe 6.0連線呢？


4公尺DAC，成功完成PCIe 6.0連線驗證

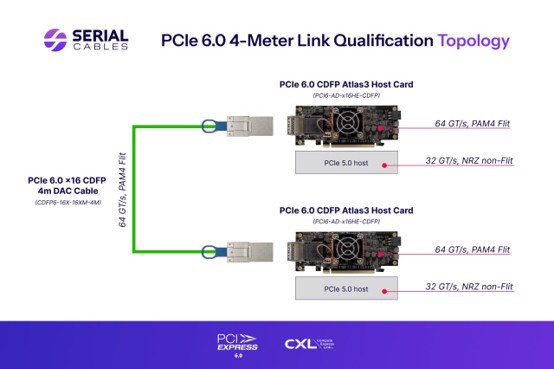

       Serial Cables與Broadcom合作，使用兩張搭載Broadcom Atlas3 PCIe 6.0 Switch的CDFP Host Card，透過長度4公尺的CDFP被動銅纜(Direct Attach Copper，DAC)進行連線測試。測試結果顯示，兩張Host Card在4公尺DAC連接下，成功實現無觀察到錯誤的PCIe 6.0連線驗證，並取得優異的位元錯誤率(BER)結果。這項成果證明，透過適當的交換器技術、電路板設計與訊號完整性控制，PCIe 6.0也能利用被動銅纜實現較長距離的高速連接。

最差通道BER達8×10⁻⁸

       即使是表現最差的通道，實測BER仍低於原廠新聞稿所引用的1×10⁻⁶門檻。這代表在此次測試條件下，PCIe 6.0連線即使經過4公尺的被動銅纜線，仍保有良好的傳輸品質。對需要評估長距離PCIe 6.0連接的工程團隊而言，這是一項具有參考價值的實測結果。


對AI伺服器與GPU擴充架構有什麼幫助？

       當AI系統需要連接更多GPU、加速器或外部擴充機箱時，主機與裝置之間的實際距離可能受到機構設計、散熱配置與設備擺放方式影響。如果高速連接只能維持很短的距離，系統設計就必須受到更多限制。透過支援較長距離被動銅纜的PCIe 6.0連接方案，工程師便有機會：

✔️提高系統配置彈性：在主機、GPU與加速器之間保留更多實體配置空間。
✔️降低線纜成本：在符合實際訊號品質要求的條件下，減少對主動式線纜的依賴。
✔️簡化連接架構：使用被動銅纜建立高速連接，降低額外供電與主動元件的需求。
✔️提前進行PCIe 6.0驗證：利用Host Card建立測試環境，評估高速裝置與線纜的連接表現。

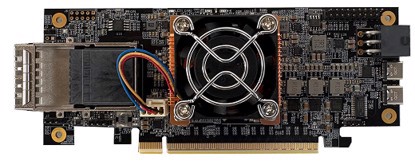

Serial Cables PCIe 6.0 CDFP Host Card

        本次完成4公尺DAC驗證的產品為，PCIe 6.0 CDFP HHHL Host Card。產品採用Broadcom Atlas3 PCIe 6.0 Switch，提供標準化的x16 PCIe 6.0介面，並整合板載管理功能。除了作為高速裝置的連接方案，也適合用於PCIe 6.0裝置驗證、互通性測試及系統整合評估。Serial Cables預計於2026年11月開始供應。

        對下一代AI基礎架構而言，PCIe 6.0的挑戰不只是提高傳輸速度，更包括如何在實際系統配置中維持可靠的高速連接。Serial Cables與Broadcom透過4公尺CDFP DAC實測，展示PCIe 6.0被動銅纜連接在訊號完整性與傳輸距離方面的潛力。讓工程師在規劃GPU擴充系統、AI伺服器與PCIe 6.0測試環境時，擁有更多連接選擇。

現有主機繼續使用，PCIe 6.0驗證現在就能開始。

歡迎聯絡誠芯技術，進一步了解PCIe 6.0 Host Card產品規格、供貨時程及適合的測試配置。
