M7030是Introspect Technology專為DDR與LPDDR記憶體介面所打造的高速邏輯分析與協定分析解決方案，同時支援新一代高速記憶體技術，包括HBM與GDDR。最高可提供100 GS/s的取樣速度，即使在最高速的記憶體介面下，也能完整擷取訊號與協定資訊，協助工程師快速完成系統驗證、除錯與效能分析。M7030擁有多達36個高速同步通道和最高100GS/s的取樣率，並採用Introspect屢獲殊榮的Pinetree™ 軟體環境，可實現快速協議解碼和自動時序分析。它利用高阻抗主動探測和專用中介板(interposer)，可在不干擾訊號的情況下，以20,000 MT/s 及更高的取樣率，對下一代DDR和LPDDR系統進行深入分析。

創新連結方式

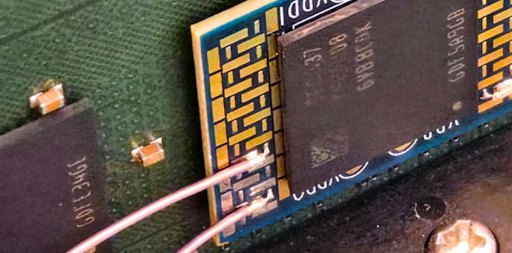

單一M7030系統利用Introspect的專用整合式探點連接器和遠端取樣頭(Remote Sampling Head)，可作為功能強大的訊號擷取方案。

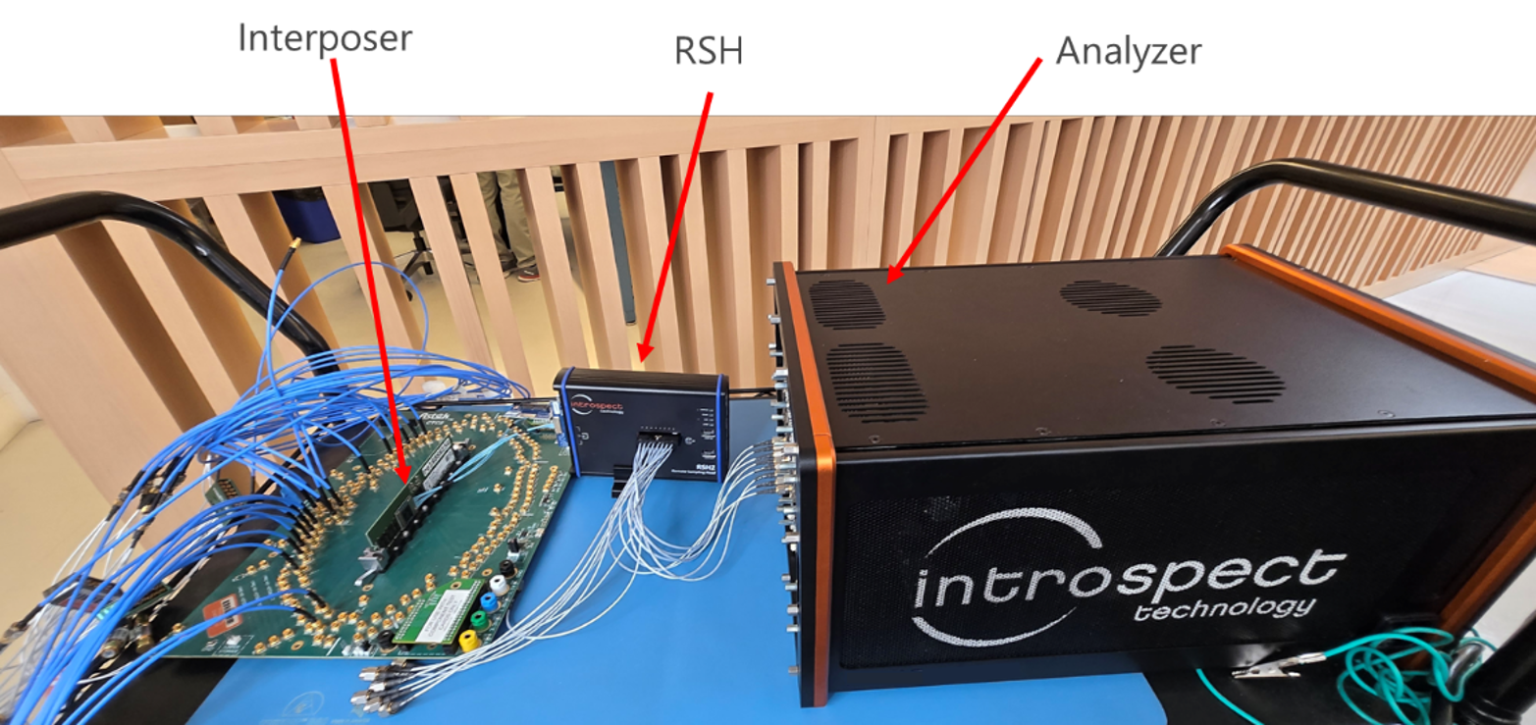

圖 1：M7030 DDR 和 LPDDR 驗證解決方案

擷取和解碼 DDR 和 LPDDR 訊號

M7030可擷取多達36個通道的DDR和LPDDR邏輯訊號，並採用非侵入式偵測方式。此分析儀可將複雜的波形解碼為可讀的DDR指令，從而實現進階分析。

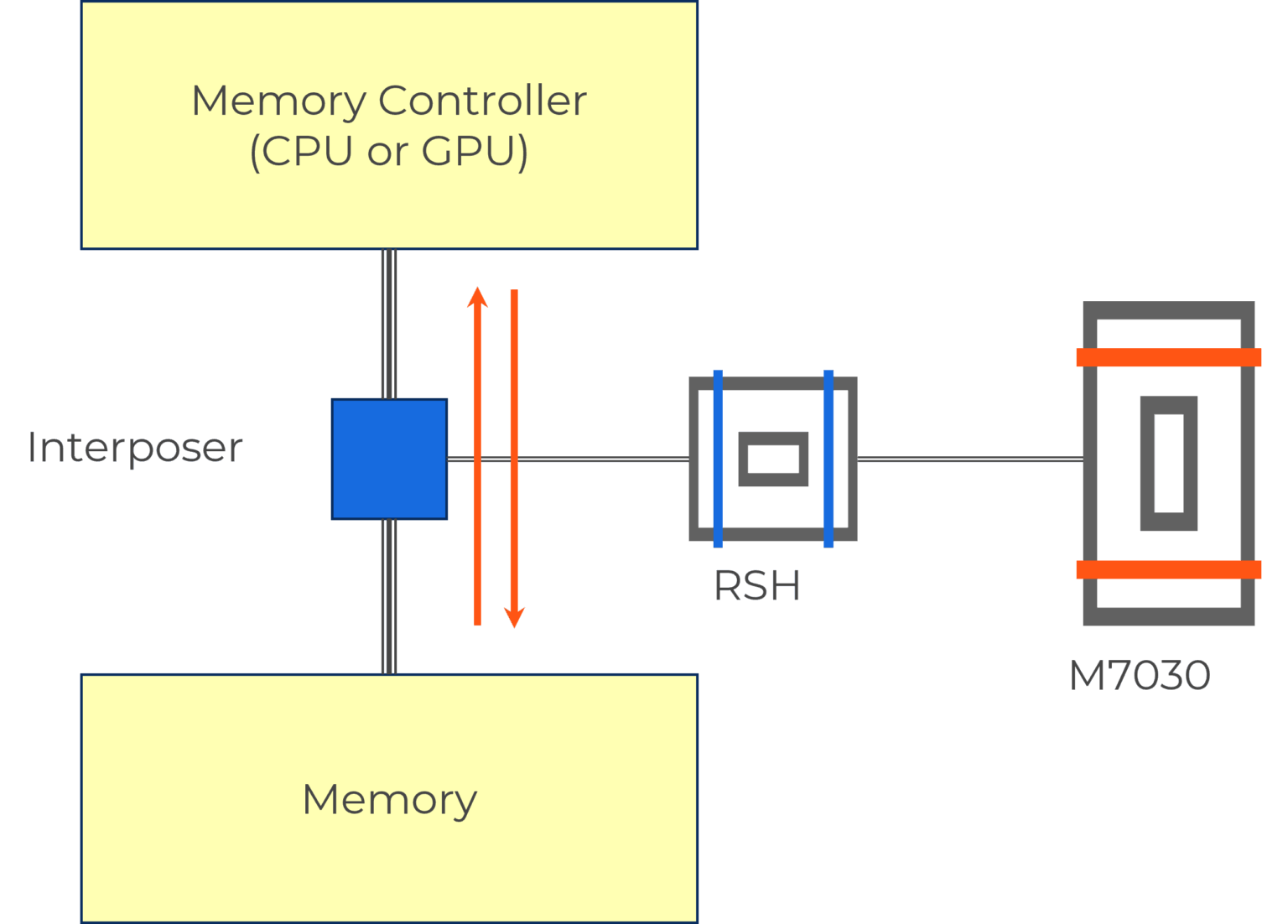

圖 2：M7030分析儀方塊圖

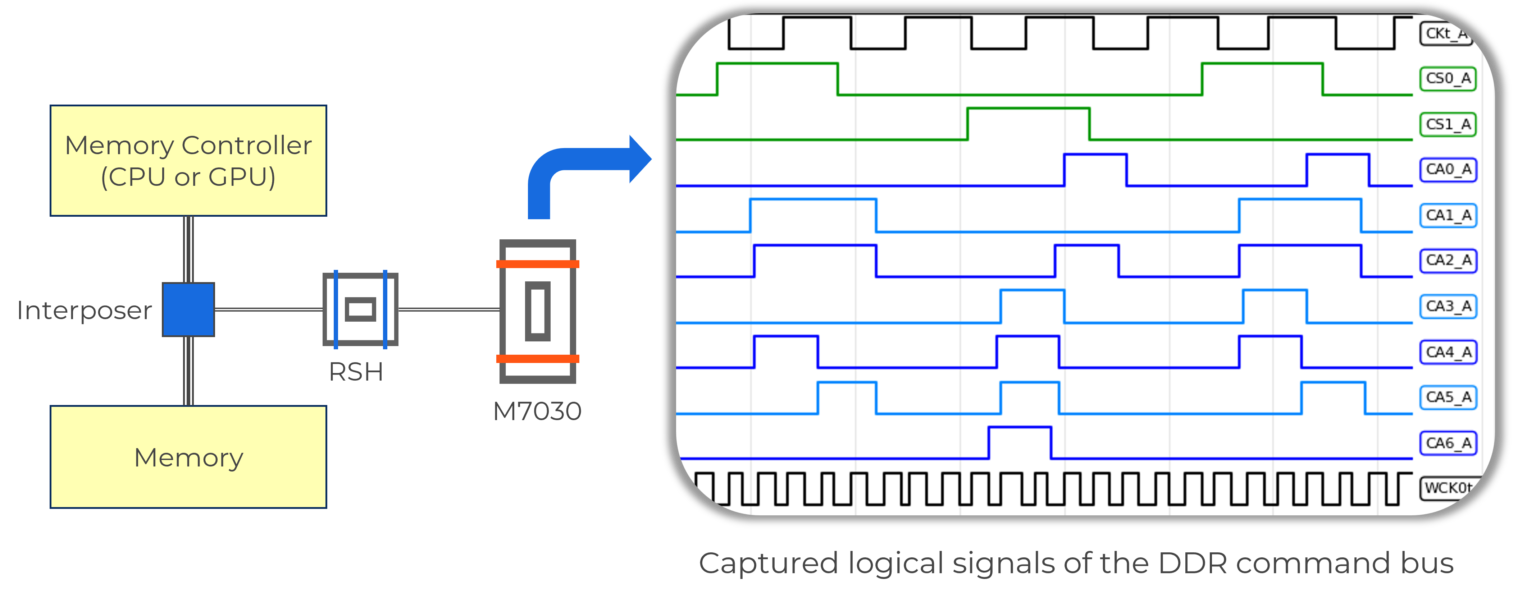

圖 3：擷取DDR和LPDDR訊號

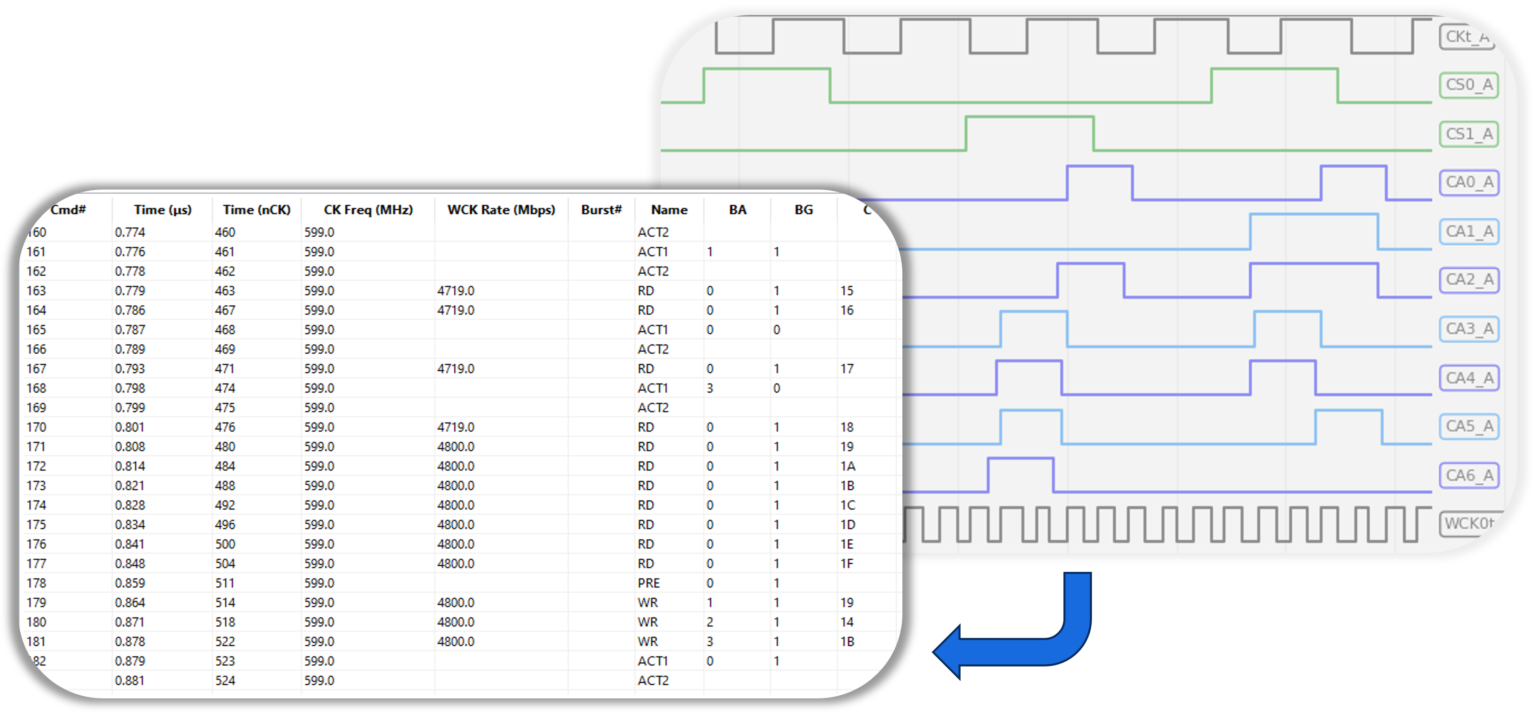

圖 4：將邏輯訊號解譯為DDR指令

BENEFITS

• 即時同步記憶體介面：使用高阻抗探棒擷取即時的DDR、LPDDR或GDDR匯流排，確保卓越的訊號完整性。
• 即時視覺化：借助主動式探測和業界最高的取樣率，清楚呈現匯流排指令和匯流排資料的訊號轉換。
• 自動協定解碼：內建解碼功能，支援常用協定解碼，幫助您了解指令行為、測量時序、分析統計資料等等。
• 追蹤真實時脈狀態：無需重新同步，即可持續捕捉瞬間時脈停止、啟動和頻率變化的資料。
• 進階觸發：透過自訂觸發器，根據已知命令或未知命令觸發資料擷取。
