多通道高速主動探測方案｜靈活搭配各品牌示波器

        高速數位介面的量測與除錯，往往需要同時觀察多組訊號。傳統方式需要配置多支示波器主動式探棒，不僅增加設備成本，大量探棒與線材也容易讓工作台變得複雜，增加接線與探測的困難。Introspect RSH2 Remote Sampling Head 整合了12組主動式探棒於單一精巧平台，提供高輸入阻抗與主動式訊號放大，能降低探測時對待測物所造成的負載，特別適合高速、低電壓數位訊號的量測與分析。同時，RSH2內部主動元件具備EMI屏蔽設計，可降低外部電磁訊號對量測的影響。

一套 Active Probe，靈活搭配不同品牌示波器

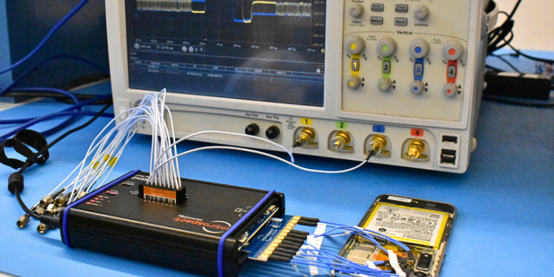

        RSH2最大特色之一，是採用標準50 Ω Coaxial Output Interface。因此，只要示波器具備相容的50 Ω輸入，即可將RSH2擷取的訊號直接送入示波器進行波形、Eye Diagram與訊號品質分析，而不需要被綁定於特定示波器品牌的專用探棒。對於實驗室中同時擁有不同品牌或不同系列示波器的團隊，RSH2可作為共用的多通道主動式探棒方案。在符合儀器輸入與量測條件的前提下，可降低每套示波器分別配置品牌專用探棒的需求，讓既有示波器設備能更靈活地運用於不同專案。

更適合多通道高速介面的探測架構

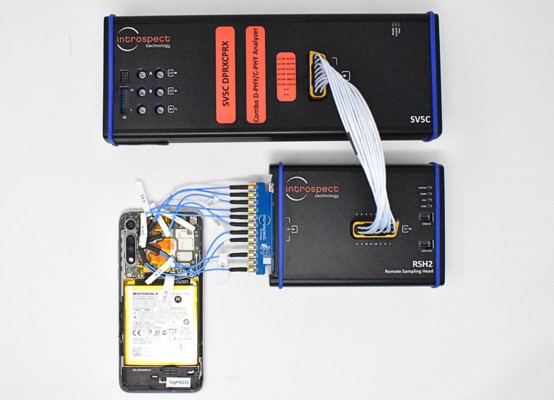

        面對MIPI、DDR、LPDDR等多通道高速介面，工程師經常需要同時探測多組Clock、Data或Command訊號。RSH2將12個主動通道集中於單一裝置，可大幅簡化多通道接線，改善傳統多支獨立探棒所造成的線材凌亂與連接不穩定問題。RSH2不僅可以連接示波器，也能與Introspect Protocol Analyzer搭配使用，使同一套探棒架構可延伸至Physical Layer波形分析、Eye Diagram、Signal Integrity、Protocol Analysis與系統除錯，提升高速介面研發工作台的設備利用效率。

   RSH2產品特色

🔵12組9 GHz主動式探棒整合於單一平台
🔵高輸入阻抗、主動式訊號放大，降低待測物負載
🔵標準50 Ω Coaxial Output，可搭配相容的50 Ω示波器與量測儀器
🔵不受單一示波器品牌生態系統限制
🔵主動元件具備EMI Shielding，提供低雜訊探測環境
🔵適合多通道、高速、低電壓介面同步探測
🔵可搭配Introspect Protocol Analyzer，整合PHY與Protocol Debug
🔵適用於MIPI C-PHY / D-PHY、DDR / LPDDR、eDP / DisplayPort等高速介面應用
