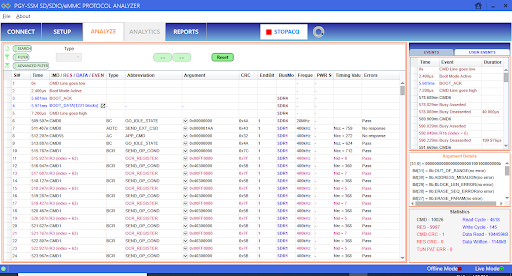

PGY-SSM-eMMC是一款可以支援eMMC 5.x的協定分析儀，用來擷取SoC與eMMC裝置之間通訊協定的多功能分析設備。eMMC隨著規格演進到版本 4.0/5.1甚至到5.x，支援高達200 MHz DDR(HS400)模式，整個通訊流程既複雜、對時間又敏感。若只用示波器，或只靠軟體log，往往找不到潛藏的時序錯誤、CRC問題，尤其是那些偶發、在特定環境下才出現的問題。設備採用創新的主動式探棒，對於待測環境的電氣負載非常小，因此能在不影響待測平台正常運作的情況下擷取協定資料。PGY-SSM的另一大特色是，他可以透過USB 3.0或GbE介面，將擷取到的協定資料即時並持續傳送到到控制電腦，讓工程師可以立刻了解匯流排上發生的情況。

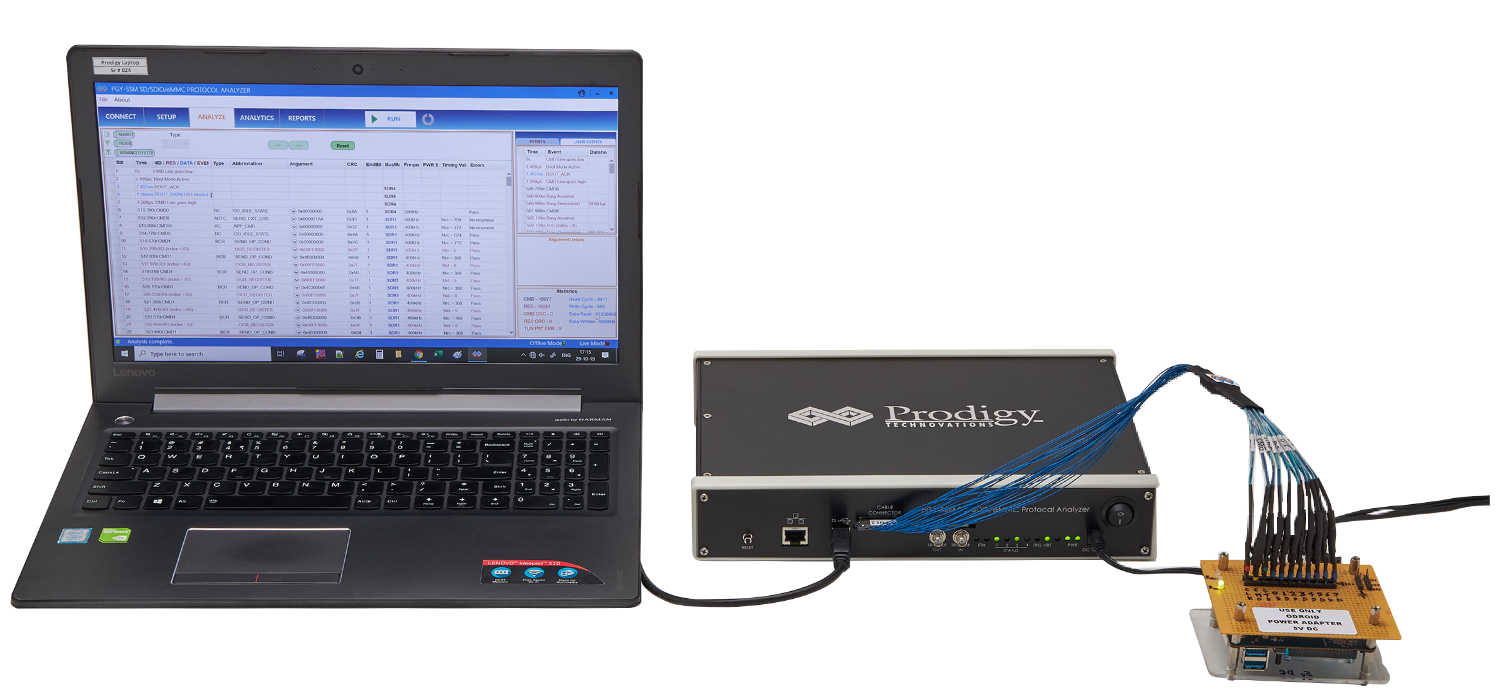

PGY-SSM以及PGY-UHS-PA是一系列可以支援SD3.0(UHS-I)以及SD4.0(UHS-II)的協定分析儀，能擷取SoC與SD卡之間通訊協定並支援SD、SDIO協定即時解析。設備採用創新的主動式探棒，對於待測環境的電氣負載非常小，因此能在不影響待測平台正常運作的情況下擷取協定資料。PGY-SSM/PGY-UHS-PA的另一大特色是，他可以透過USB 3.0或GbE介面，將擷取到的協定資料即時並持續傳送到到控制電腦，讓工程師可以立刻了解匯流排上發生的情況。

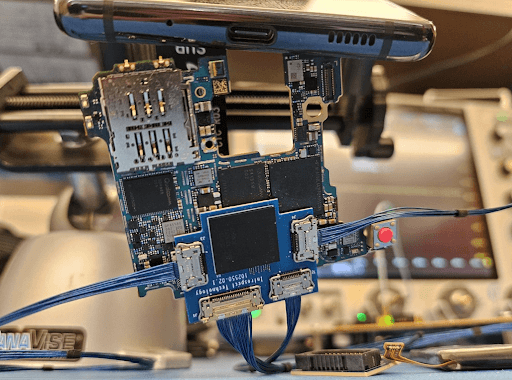

PGY-UFS4.0-PA是一款能把UFS主機與裝置之間的M-PHY / UniPro / UFS所有的通訊協定全部捕獲並展開來的設備，平常UFS匯流排上到底在傳什麼指令、交換什麼封包、資料到底怎麼跑，其實都藏在黑盒子裡，透過分析儀，你可以從最底層的M-PHY電氣訊號、到UniPro協定、再到UFS的指令流程，全都能即時看到、即時解碼。當待測物在讀寫資料、做任務管理或進行link startup，它會同步把整條匯流排上的協定資料整理好、層層對齊地呈現出來，分析時不同視窗的資料也都會連動顯示，加快除錯效率。

SV7M-LPDDR5PA是一款專為LPDDR5記憶體介面打造的協定分析工具，它能同時擷取指令與資料訊號，並完整還原整個記憶體通道的行為。無論是讀寫指令、資料傳輸，甚至是細微的協定事件，它都能精準捕捉與解析，讓工程師能真正看清楚LPDDR5系統裡發生的每一個細節，這套系統的硬體設計讓工程師在擷取封包時，能夠在高速、穩定與且保持良好的信號完整性。搭配Introspect獨家設計的Remote Sampling Head(RSH)採用了主動式探棒的架構，能在極高資料速率下維持良好的訊號品質，同時可以涵蓋完整LPDDR5通道的Command和Data bus，也足以支援最高階的8533 MT/s甚至更快的傳輸速度。因此，不論是初期bring-up、韌體調校，或是複雜系統中的協定問題，SV7M-LPDDR5PA都能即時呈現底層訊號與協定內容，幫你快速定位真正的問題。
