物理層訊號量測

Introspect Technology提供一系列NRZ的多通道串列誤碼測試儀。當你有一條採用NRZ編碼的SerDes link，想確定在這個通道上的傳輸是否足夠穩定，包括發射端的訊號品質、接收端對時序/振幅/干擾的容忍程度、整段傳輸過程沒有誤碼發生以及eye diagram的情況，這時候你就能透過Introspect Personal SerDes測試儀來完成這些測試。它本身具備Pattern Generator和Error Detector，也就是說，它可以主動對多條通道同時輸出封包，然後讓待測物收到封包後，再透過其自身的發射機將封包傳輸回誤碼測試儀，最後在誤碼測試儀上同時比對收到的資料是否與原始封包完全一致。

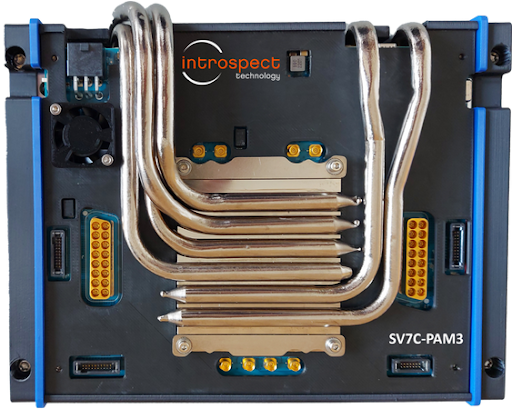

現在已經有許多的高速傳輸介面都採用了更高傳輸效率的PAM3編碼來進行資料的傳送，就像GDDR7記憶體、或USB4等。Introspect SV7C-PAM3是一台高度整合的誤碼測試儀BERT (Bit Error Rate Tester)，針對PAM3訊號設計，提供12組的測試通道，每一個通道都支援獨立控制，讓你可以對每個通道進行電壓調整、timing / skew控制、jitter注入，模擬實際可能碰到的最差訊號狀況。每個通道也有對應的Error Detector，可以自動偵測位元錯誤，並提供完整的錯誤分析。

隨著數據速率衝到56 Gbps甚至更高，許多高速介面的編碼已經從傳統的NRZ訊號轉向PAM4。PAM4雖然能把頻寬需求減半，但它用四個電壓準位來傳輸訊號，等於把三個眼睛擠在原本兩個眼睛的振幅範圍內，訊號的雜訊容忍度因此大為降低，導致在接收端的測試和驗證變得超級關鍵，我們必須確保接收器能可靠地解析這三個緊密相連的眼圖。
